EG-A-223AC4-C21 Photo

EG-A-223AC4-C21

Karyer Β· EG-A (Commercial Angled Ceiling Type)

Request information
Capacity
β€”
Airflow
699.0 mΒ³/h
Sound
β€”
Power
165.0 W
Weight
8.00 kg

Overview

Dimensions
815 Γ— 465 Γ— 215 mm
Connections
8.6 mm in / 8.6 mm out
Materials
Copper tubes, Aluminium fins

Fan

Model
S4E350-AN02-50
Diameter
350 mm
Count
2
RPM
1340
Voltage
230 V
Phase
1-phase
Type
β€”

Dimensions

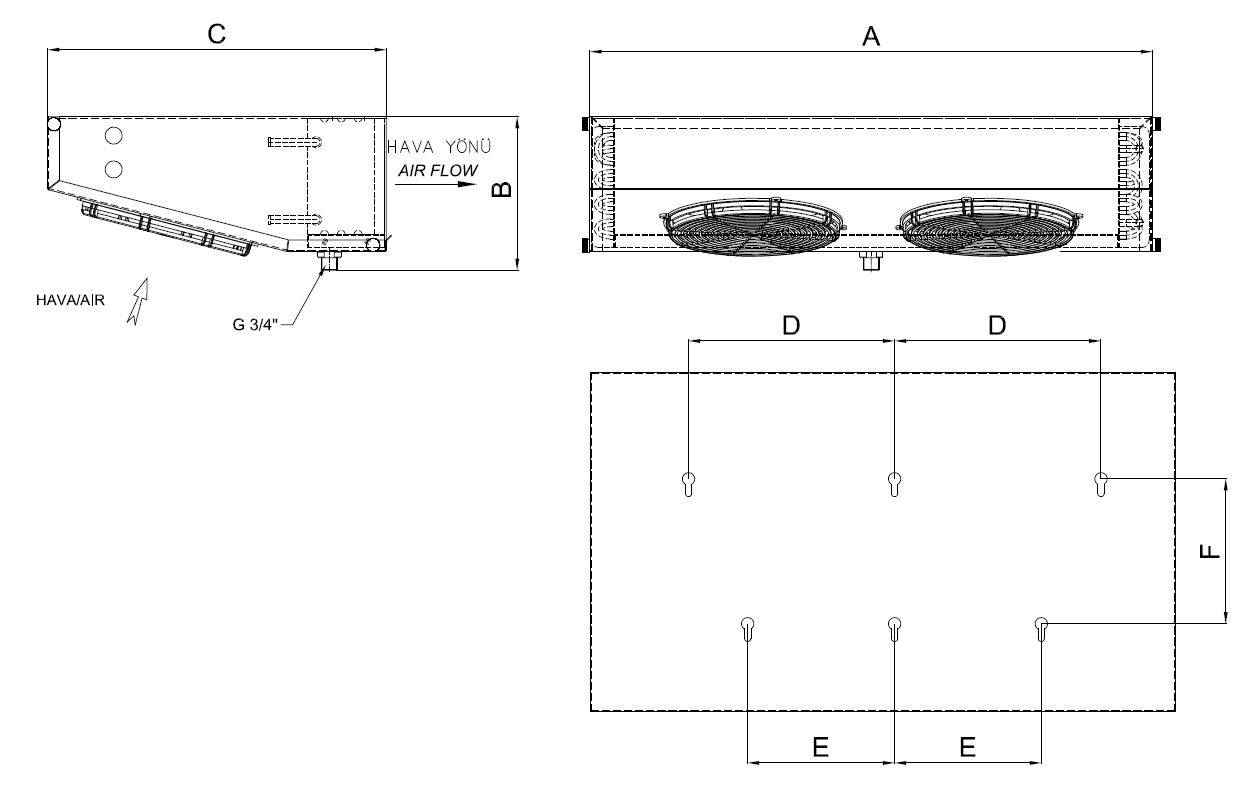

EG-A-223AC4-C21 dimension drawing

Dimension drawing β€” all measurements in mm

Ref Dimension Value
A Sub-dimension A 815 mm
B Sub-dimension B 215 mm
C Sub-dimension C 465 mm
D Sub-dimension D 266 mm
E Sub-dimension E 190 mm
F Sub-dimension F 187 mm
Length (overall) 815 mm
Width / Depth 465 mm
Height (overall) 215 mm
Wt Weight 8.0 kg
