مجمّد سريع EK-T-491AE10-B04 C

مجمّد سريع EK-T-491AE10-B04 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EK-T (تجميد سريع)

كود المنتج: EK-T-491AE10-B04 C

قدرة التبريد i
113.60 ك.و
تدفق الهواء
103,649 م³/س
تباعد الزعانف
10.0 مم
المراوح
4 × ⌀910 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

ترميز الطرازات

كيف تقرأ رمز هذا الطراز.

  • A
    رمز الطراز (السلسلة): EK-T — EK-T - مبخّر تجميد سريع (صدمة)
  • B
    عدد المراوح: 4 — عدد المراوح (رقم واحد).
  • C
    قطر المروحة: 91 — قطر المروحة Ø910 مم
  • D
    البيانات البعدية - حرف مقاس الملف: A — الحرف الأول من "البيانات البعدية" لدى Karyer. مع عدد المراوح وقطرها يحدّد طول الملف المزعنف وعدد الأنابيب في كل صف (مقاس هيكل واحد). هو فهرس مقاس في الكتالوج وليس قيمة قياس؛ تُؤخذ الأبعاد من ورقة بيانات الطراز.
  • E
    البيانات البعدية - عدد صفوف الأنابيب: E — 6 صفوف أنابيب
  • F
    تباعد الزعانف: 10 — تباعد الزعانف نحو 10 مم
  • G
    رمز الجيل: B — الجيل B
  • H
    بيانات المروحة: 04 — Ø910: 400V/3Ph/50Hz، 6 أقطاب

البيانات

المبخّر
تدفق الهواء 103,649 م³/س
المساحة الخارجية 380.9 م²
الحجم الداخلي 155.5 dm³
تباعد الزعانف 10.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 852 كجم
المراوح
العدد 4
القطر 910 مم
السرعة 840 rpm
القدرة الكهربائية 11,200 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 72.0 dB(A)
قدرة الصوت 96.5 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø42
الخروج Ø54
إذابة الثلج
EK-T-491AE10-B04 C لا يوجد

الأداء

بدون انزلاق حراري: نقطة الندى والمنتصف والفقاعة تعطي التقييم نفسه.

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
109.278 ك.و
سرعة منخفضة (Y)
89.626 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 42.36 42.12 42.00 41.94 41.62 41.14 40.57 40.97 43.26 46.61 45.26 44.76 44.05 43.01
5 50.56 51.09 51.56 57.70 57.53 57.08 56.37 56.89 60.31 65.05 63.15 62.47 61.50 59.88
6 62.25 63.93 65.37 73.92 74.15 74.03 73.42 73.97 78.33 84.53 81.93 80.99 79.64 77.59
7 73.11 75.73 78.39 89.58 90.95 91.41 91.12 91.80 97.28 105.10 101.93 100.70 98.89 95.98
8 81.96 86.08 ≈ 89.84 ≈ 103.50 105.93 107.36 107.98 109.28 116.07 125.98 122.74 121.31 119.15 115.62
9 100.34 106.47 112.05 116.92 120.28 122.35 123.40 124.94 132.73 144.16 140.85 139.48 137.41 133.94
10 108.84 116.63 123.74 129.99 134.39 137.24 138.81 140.68 149.49 162.42 158.85 157.30 154.95 150.91

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 36.14 35.73 35.53 35.45 35.21 34.85 34.42 35.19 37.22 40.20 39.20 38.83 38.31 37.53
5 43.12 42.99 43.14 48.12 47.96 47.54 46.92 47.62 50.56 54.65 53.20 52.70 52.02 51.04
6 53.32 54.03 54.71 61.45 61.55 61.15 60.46 61.06 64.72 69.89 67.74 66.97 65.89 64.25
7 63.03 64.67 66.14 74.87 75.23 75.17 74.57 75.12 79.53 85.90 83.13 82.08 80.54 78.10
8 72.11 74.50 76.93 87.78 89.03 89.41 89.04 89.63 94.92 102.62 99.33 98.02 96.06 92.90
9 88.67 92.72 96.45 99.76 101.88 103.07 103.42 104.39 110.60 119.68 116.00 114.46 112.16 108.34
10 96.69 102.02 106.88 111.15 114.00 115.59 116.33 117.56 124.76 135.30 131.91 130.42 128.18 124.08

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 158.846131.912
SC2 0 8 109.27889.626
SC3 -18 7 90.24875.183
SC4 -25 6 65.36854.707
SC5 -34 6 62.70653.546

الأبعاد

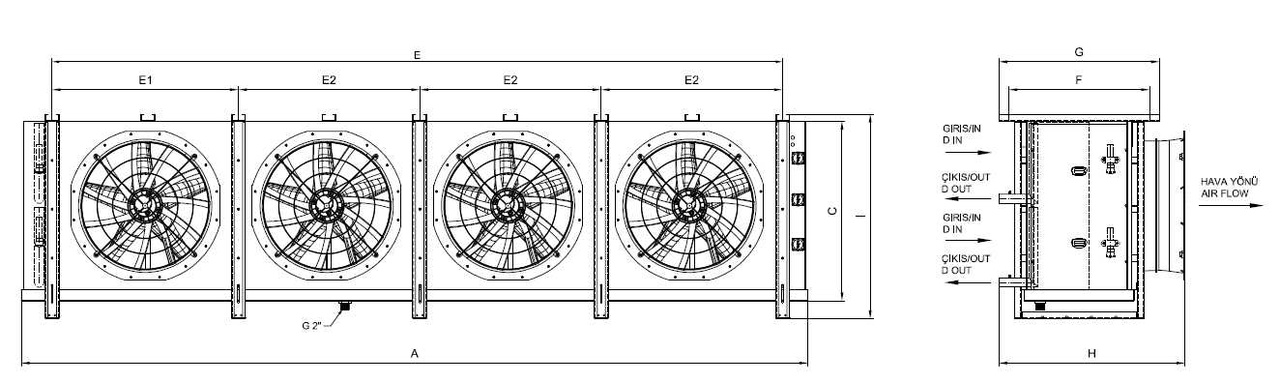

رسم الأبعاد للطراز EK-T-491AE10-B04 C
رسم الأبعاد
الأبعاد كما في الرسم
A 5638 mm
C 1287 mm
F 932 mm
G 1050 mm
E1 1335 mm
E2 1300 mm
E 5235 mm
H 1254 mm
I 1465 mm
D IN 2 x Ø42
D OUT 2 x Ø54
الأبعاد الكلية [مم]
الطول 5638 مم
العرض 1254 مم
الارتفاع 1465 مم
