مجموعة ضواغط BSCR-3N-D3-18.1Y-F-B

Name: مجموعة ضواغط BSCR-3N-D3-18.1Y-F-B
Brand: Albassem BRI
SKU: BSCR-3N-D3-18.1Y-F-B

المُصنِّع: البسام BRI · السلسلة: Sphinx CompactRack LT

كود المنتج: BSCR-3N-D3-18.1Y-F-B

الظروف الاسمية: تبخر -35 °C، تكثيف 40 °C (نقاط الندى)، تحميص زائد 10 K، تبريد دوني 3 K؛ وسيط التبريد R404A حيث يتوفر تقييمه.

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

الكهرباء
أقصى تيار	30.0 A
تيار البدء	63.7 A

طقم السائل

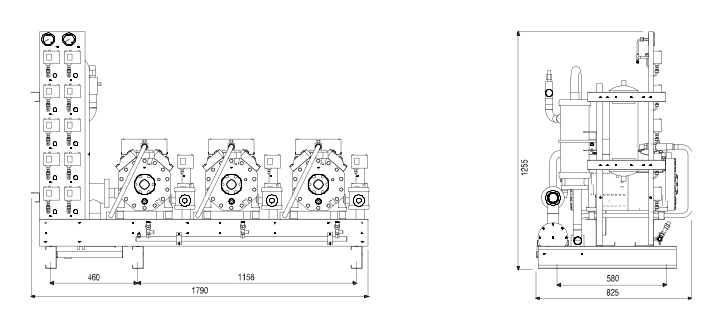

ط / ع / ا	666/402/1137 مم
الوزن	60 كجم

درجة حرارة التبخر -50…5 °C، ودرجة حرارة التكثيف 20…55 °C (نقاط الندى)؛ تحميص زائد 10 K، تبريد دوني 3 K.

R404A، تبخر -35 °C، تكثيف 40 °C (نقاط الندى؛ تحميص زائد 10 K، تبريد دوني 3 K)

طرد الحرارة = القدرة التبريدية + القدرة الممتصة. COP = القدرة التبريدية / القدرة الممتصة.

Te [°C]	Tc [°C]	القدرة التبريدية [kW]	القدرة الممتصة [kW]	COP	التيار [A]
-35	40	8.53	7.63	1.12	18.5
-35	45	7.57	7.73	0.98	18.6

R404A; الصفوف: درجة حرارة التكثيف Tc [°C]؛ الأعمدة: درجة حرارة التبخر Te [°C]. الخلية المظللة هي النقطة الاسمية. «—»: خارج نطاق تشغيل الضواغط.

القدرة [kW]: درجة حرارة التبخر × درجة حرارة التكثيف (نقاط الندى)
Tc \ Te [°C]	-45	-40	-35	-30	-25	-20	-15	-10
20	7.17	9.67	12.79	16.61	21.20	26.65	33.03	40.41
25	6.43	8.76	11.66	15.21	19.48	24.56	30.53	37.47
30	5.73	7.89	10.58	13.85	17.81	22.53	28.09	34.57
35	5.07	7.07	9.53	12.55	16.19	20.55	25.70	31.74
40	4.46	6.28	8.53	11.28	14.61	18.61	23.36	28.96
45	غير مُقيَّم	5.53	7.57	10.06	13.08	16.72	21.07	26.23
50	غير مُقيَّم	4.81	6.64	8.87	11.59	14.88	18.84	23.55
55	غير مُقيَّم	غير مُقيَّم	غير مُقيَّم	7.72	10.14	13.09	16.65	20.93

القدرة الكهربائية [kW]: درجة حرارة التبخر × درجة حرارة التكثيف (نقاط الندى)
Tc \ Te [°C]	-45	-40	-35	-30	-25	-20	-15	-10
20	5.40	6.23	7.06	7.87	8.60	9.22	9.69	9.98
25	5.45	6.34	7.25	8.16	9.03	9.81	10.48	10.98
30	5.49	6.41	7.40	8.41	9.40	10.34	11.19	11.91
35	5.51	6.47	7.52	8.62	9.73	10.82	11.85	12.77
40	5.54	6.52	7.63	8.81	10.03	11.26	12.45	13.57
45	غير مُقيَّم	6.58	7.73	8.99	10.32	11.68	13.03	14.34
50	غير مُقيَّم	6.66	7.85	9.17	10.60	12.08	13.58	15.07
55	غير مُقيَّم	غير مُقيَّم	غير مُقيَّم	9.37	10.88	12.47	14.12	15.78

COP: درجة حرارة التبخر × درجة حرارة التكثيف (نقاط الندى)
Tc \ Te [°C]	-45	-40	-35	-30	-25	-20	-15	-10
20	1.33	1.55	1.81	2.11	2.47	2.89	3.41	4.05
25	1.18	1.38	1.61	1.86	2.16	2.50	2.91	3.41
30	1.04	1.23	1.43	1.65	1.89	2.18	2.51	2.90
35	0.92	1.09	1.27	1.46	1.66	1.90	2.17	2.49
40	0.80	0.96	1.12	1.28	1.46	1.65	1.88	2.13
45	غير مُقيَّم	0.84	0.98	1.12	1.27	1.43	1.62	1.83
50	غير مُقيَّم	0.72	0.85	0.97	1.09	1.23	1.39	1.56
55	غير مُقيَّم	غير مُقيَّم	غير مُقيَّم	0.82	0.93	1.05	1.18	1.33

يرد مهندسونا باختيار يناسب ظروفك.

البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
