EC-P-115FE4-B21 C
0.31 ك.و
وحدة تبريد غرف EC-P-115FC4-B21 C
إذابة الثلج: لا يوجد
كود المنتج: EC-P-115FC4-B21 C
- قدرة التبريد i
- 0.25 ك.و
- تدفق الهواء
- 173 م³/س
- تباعد الزعانف
- 4.2 مم
- مسافة قذف الهواء
- 3 م
- المراوح
- 1 × ⌀150 مم
الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) −8 °م، هواء الدخول 0 °م، الرطوبة 85 %
ترميز الطرازات
كيف تقرأ رمز هذا الطراز.
-
A
رمز الطراز (السلسلة): EC-P — EC-P - مبخّر سقفي تجاري بهيكل بلاستيكي
-
B
عدد المراوح: 1 — عدد المراوح (رقم واحد).
-
C
قطر المروحة: 15 — قطر المروحة Ø150 مم
-
D
البيانات البعدية - حرف مقاس الملف: F — الحرف الأول من "البيانات البعدية" لدى Karyer. مع عدد المراوح وقطرها يحدّد طول الملف المزعنف وعدد الأنابيب في كل صف (مقاس هيكل واحد). هو فهرس مقاس في الكتالوج وليس قيمة قياس؛ تُؤخذ الأبعاد من ورقة بيانات الطراز.
-
E
البيانات البعدية - عدد صفوف الأنابيب: C — 4 صفوف أنابيب
-
F
تباعد الزعانف: 4 — تباعد الزعانف نحو 4 مم
-
G
رمز الجيل: B — الجيل B
-
H
بيانات المروحة: 21 — Ø150: 230V/1Ph/50Hz، 4 أقطاب
البيانات
| تدفق الهواء | 173 م³/س |
|---|---|
| مسافة قذف الهواء | 3 م |
| المساحة الخارجية | 0.9 م² |
| الحجم الداخلي | 0.1 dm³ |
| تباعد الزعانف | 4.2 مم |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 3 كجم |
| العدد | 1 |
|---|---|
| القطر | 150 مم |
| السرعة | 2,450 rpm |
| القدرة الكهربائية | 28 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 4 |
| ضغط الصوت | 28.0 dB(A) |
|---|---|
| قدرة الصوت | 49.0 dB(A) |
| فئة الطاقة | E |
| الدخول | Ø1/4" |
|---|---|
| الخروج | Ø1/4" |
| EC-P-115FC4-B21 C | لا يوجد |
|---|
الأداء
يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.
R404A، نقطة الندى -8 °م، هواء الدخول 0 °م (فرق الحرارة 8 K)
- طور واحد
- 0.238 ك.و
مصفوفة القدرة [ك.و]
R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
طور واحد
| فرق الحرارة [K] \ الهواء [°م] | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 2 | 5 | 10 | 12 | 15 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.09 | 0.10 | 0.10 | 0.11 | 0.11 | 0.11 | 0.11 | 0.11 |
| 5 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.14 | 0.15 | 0.15 | 0.15 | 0.14 | 0.14 |
| 6 | 0.17 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.17 | 0.19 | 0.18 | 0.18 | 0.18 | 0.18 |
| 7 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.21 | 0.23 | 0.22 | 0.22 | 0.22 | 0.21 |
| 8 | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 | 0.25 | 0.27 | 0.26 | 0.26 | 0.25 | 0.25 |
| 9 | 0.28 | 0.28 | 0.28 | 0.28 | 0.28 | 0.28 | 0.28 | 0.28 | 0.30 | 0.32 | 0.31 | 0.30 | 0.30 | 0.29 |
| 10 | 0.31 | 0.31 | 0.32 | 0.32 | 0.33 | 0.33 | 0.32 | 0.32 | 0.34 | 0.37 | 0.36 | 0.35 | 0.34 | 0.33 |
التقييمات القياسية (EN 328 / Eurovent)
| الشرط القياسي | هواء الدخول [°C] | فرق الحرارة [K] | طور واحد [ك.و] |
|---|---|---|---|
| SC1 | 10 | 10 | 0.356 |
| SC2 | 0 | 8 | 0.238 |
| SC3 | -18 | 7 | 0.201 |
| SC4 | -25 | 6 | 0.163 |
| SC5 | -34 | 6 | 0.166 |

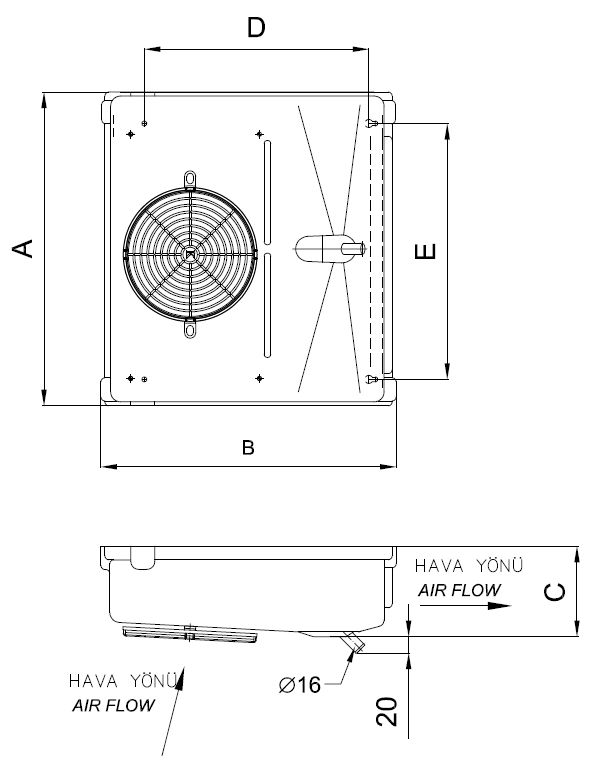

الأبعاد
| A | 395 mm |
|---|---|
| B | 380 mm |
| C | 110 mm |
| E | 318 mm |
| D | 287 mm |
| D IN | 1 x Ø1/4" |
| D OUT | 1 x Ø1/4" |
| الطول | 395 مم |
|---|---|
| العرض | 380 مم |
| الارتفاع | 110 مم |
التنزيلات
استفسر عن المنتج
يرد مهندسونا باختيار يناسب ظروفك.
البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
