وحدة تبريد غرف EC-P-215CE4-B21 C

وحدة تبريد غرف EC-P-215CE4-B21 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EC-P.15 (سقفي)

كود المنتج: EC-P-215CE4-B21 C

قدرة التبريد i
0.64 ك.و
تدفق الهواء
302 م³/س
تباعد الزعانف
4.2 مم
مسافة قذف الهواء
4 م
المراوح
2 × ⌀150 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

ترميز الطرازات

كيف تقرأ رمز هذا الطراز.

  • A
    رمز الطراز (السلسلة): EC-P — EC-P - مبخّر سقفي تجاري بهيكل بلاستيكي
  • B
    عدد المراوح: 2 — عدد المراوح (رقم واحد).
  • C
    قطر المروحة: 15 — قطر المروحة Ø150 مم
  • D
    البيانات البعدية - حرف مقاس الملف: C — الحرف الأول من "البيانات البعدية" لدى Karyer. مع عدد المراوح وقطرها يحدّد طول الملف المزعنف وعدد الأنابيب في كل صف (مقاس هيكل واحد). هو فهرس مقاس في الكتالوج وليس قيمة قياس؛ تُؤخذ الأبعاد من ورقة بيانات الطراز.
  • E
    البيانات البعدية - عدد صفوف الأنابيب: E — 6 صفوف أنابيب
  • F
    تباعد الزعانف: 4 — تباعد الزعانف نحو 4 مم
  • G
    رمز الجيل: B — الجيل B
  • H
    بيانات المروحة: 21 — Ø150: 230V/1Ph/50Hz، 4 أقطاب

البيانات

المبخّر
تدفق الهواء 302 م³/س
مسافة قذف الهواء 4 م
المساحة الخارجية 2.8 م²
الحجم الداخلي 0.4 dm³
تباعد الزعانف 4.2 مم
مادة الزعانفألومنيوم
الوزن الصافي 6 كجم
المراوح
العدد 2
القطر 150 مم
السرعة 2,450 rpm
القدرة الكهربائية 56 W
التغذية 230V/1Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 31.0 dB(A)
قدرة الصوت 52.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø1/4"
الخروج Ø1/4"
إذابة الثلج
EC-P-215CE4-B21 C لا يوجد

الأداء

بدون انزلاق حراري: نقطة الندى والمنتصف والفقاعة تعطي التقييم نفسه.

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

طور واحد
0.622 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا

طور واحد

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 0.23 0.24 0.25 0.27 0.28 0.28 0.28 0.29 0.31 0.34 0.34 0.33 0.33 0.33
5 0.28 0.30 0.32 0.34 0.35 0.36 0.37 0.38 0.40 0.44 0.43 0.43 0.43 0.42
6 ≈ 0.32 0.35 0.38 0.41 0.43 0.44 0.45 0.46 0.49 0.54 0.52 0.52 0.51 0.50
7 0.36 0.40 0.44 0.47 0.50 0.52 0.53 0.54 0.58 0.63 0.62 0.61 0.60 0.59
8 ≈ 0.37 ≈ 0.44 0.49 0.53 0.57 0.59 0.60 0.62 0.66 0.72 0.71 0.70 0.69 0.67
9 ≈ 0.21 ≈ 0.48 0.54 0.59 0.63 0.66 0.68 0.70 0.75 0.82 0.81 0.80 0.79 0.76
10 ≈ 0.13 ≈ 0.52 0.58 0.64 0.70 0.73 0.76 0.78 0.84 0.91 0.90 0.89 0.88 0.85

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] طور واحد [ك.و]
SC1 10 10 0.900
SC2 0 8 0.622
SC3 -18 7 0.483
SC4 -25 6 0.381
SC5 -34 6 0.327

الأبعاد

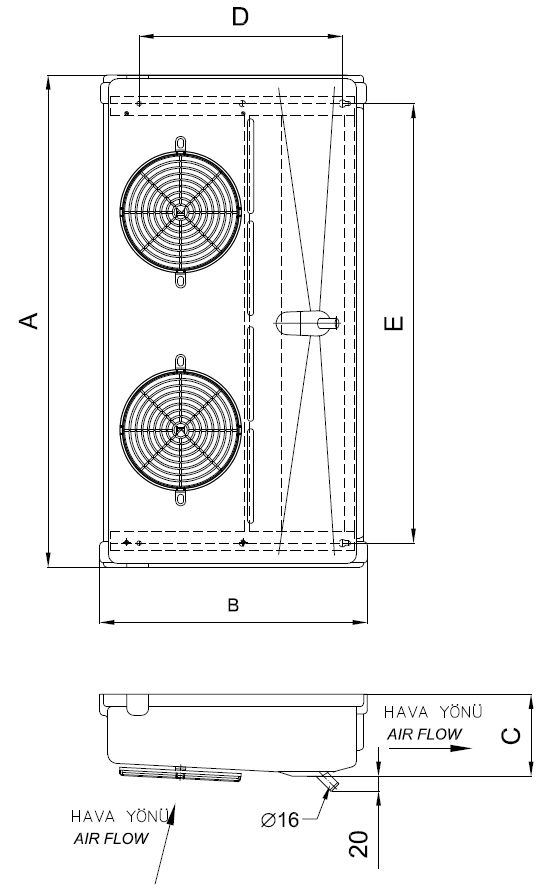

رسم الأبعاد للطراز EC-P-215CE4-B21 C
رسم الأبعاد
الأبعاد كما في الرسم
A 710 mm
B 380 mm
C 110 mm
E 622 mm
D 287 mm
D IN 1 x Ø1/4"
D OUT 1 x Ø1/4"
الأبعاد الكلية [مم]
الطول 710 مم
العرض 380 مم
الارتفاع 110 مم
