وحدة تبريد غرف EC-P-217FC4-B22 C

وحدة تبريد غرف EC-P-217FC4-B22 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EC-P.17 (سقفي)

كود المنتج: EC-P-217FC4-B22 C

قدرة التبريد i
0.63 ك.و
تدفق الهواء
508 م³/س
تباعد الزعانف
4.2 مم
مسافة قذف الهواء
5 م
المراوح
2 × ⌀170 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

ترميز الطرازات

كيف تقرأ رمز هذا الطراز.

  • A
    رمز الطراز (السلسلة): EC-P — EC-P - مبخّر سقفي تجاري بهيكل بلاستيكي
  • B
    عدد المراوح: 2 — عدد المراوح (رقم واحد).
  • C
    قطر المروحة: 17 — قطر المروحة Ø170 مم
  • D
    البيانات البعدية - حرف مقاس الملف: F — الحرف الأول من "البيانات البعدية" لدى Karyer. مع عدد المراوح وقطرها يحدّد طول الملف المزعنف وعدد الأنابيب في كل صف (مقاس هيكل واحد). هو فهرس مقاس في الكتالوج وليس قيمة قياس؛ تُؤخذ الأبعاد من ورقة بيانات الطراز.
  • E
    البيانات البعدية - عدد صفوف الأنابيب: C — 4 صفوف أنابيب
  • F
    تباعد الزعانف: 4 — تباعد الزعانف نحو 4 مم
  • G
    رمز الجيل: B — الجيل B
  • H
    بيانات المروحة: 22 — Ø170: 230V/1Ph/50Hz، 4 أقطاب

البيانات

المبخّر
تدفق الهواء 508 م³/س
مسافة قذف الهواء 5 م
المساحة الخارجية 2.2 م²
الحجم الداخلي 0.3 dm³
تباعد الزعانف 4.2 مم
مادة الزعانفألومنيوم
الوزن الصافي 6 كجم
المراوح
العدد 2
القطر 170 مم
السرعة 1,350 rpm
القدرة الكهربائية 50 W
التغذية 230V/1Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 31.0 dB(A)
قدرة الصوت 52.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø1/4"
الخروج Ø1/4"
إذابة الثلج
EC-P-217FC4-B22 C لا يوجد

الأداء

بدون انزلاق حراري: نقطة الندى والمنتصف والفقاعة تعطي التقييم نفسه.

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

طور واحد
0.608 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا

طور واحد

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 0.23 0.23 0.24 0.25 0.25 0.25 0.25 0.26 0.27 0.30 0.29 0.29 0.29 0.28
5 0.29 0.30 0.32 0.33 0.34 0.34 0.35 0.36 0.38 0.41 0.40 0.40 0.39 0.39
6 0.34 0.36 0.38 0.40 0.41 0.42 0.43 0.44 0.47 0.51 0.50 0.50 0.49 0.48
7 0.39 0.42 0.45 0.47 0.49 0.50 0.51 0.52 0.56 0.61 0.60 0.59 0.59 0.58
8 ≈ 0.43 0.47 0.51 0.54 0.57 0.58 0.60 0.61 0.65 0.71 0.70 0.69 0.68 0.67
9 ≈ 0.47 0.52 0.56 0.61 0.64 0.66 0.68 0.69 0.74 0.81 0.80 0.79 0.78 0.77
10 ≈ 0.51 0.56 0.62 0.67 0.71 0.74 0.76 0.78 0.83 0.91 0.90 0.89 0.88 0.86

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] طور واحد [ك.و]
SC1 10 10 0.898
SC2 0 8 0.608
SC3 -18 7 0.479
SC4 -25 6 0.382
SC5 -34 6 0.345

الأبعاد

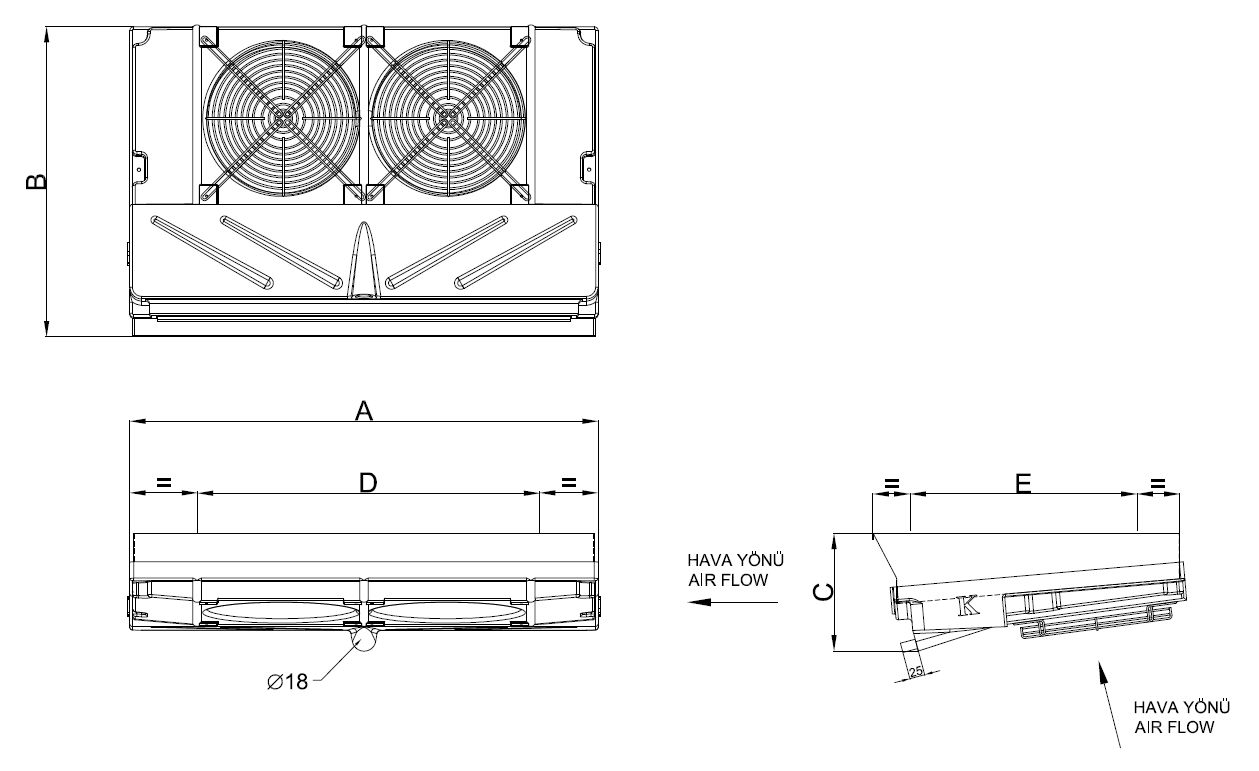

رسم الأبعاد للطراز EC-P-217FC4-B22 C
رسم الأبعاد
الأبعاد كما في الرسم
A 595 mm
B 390 mm
C 150 mm
E 330 mm
D 478 mm
D IN 1 x Ø1/4"
D OUT 1 x Ø1/4"
الأبعاد الكلية [مم]
الطول 595 مم
العرض 390 مم
الارتفاع 150 مم
