وحدة تبريد غرف EC-P-317KD4-B22 C

وحدة تبريد غرف EC-P-317KD4-B22 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EC-P.17 (سقفي)

كود المنتج: EC-P-317KD4-B22 C

تباعد الزعانف
4.2 مم
المراوح
3 × ⌀170 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

ترميز الطرازات

كيف تقرأ رمز هذا الطراز.

  • A
    رمز الطراز (السلسلة): EC-P — EC-P - مبخّر سقفي تجاري بهيكل بلاستيكي
  • B
    عدد المراوح: 3 — عدد المراوح (رقم واحد).
  • C
    قطر المروحة: 17 — قطر المروحة Ø170 مم
  • D
    البيانات البعدية - حرف مقاس الملف: K — الحرف الأول من "البيانات البعدية" لدى Karyer. مع عدد المراوح وقطرها يحدّد طول الملف المزعنف وعدد الأنابيب في كل صف (مقاس هيكل واحد). هو فهرس مقاس في الكتالوج وليس قيمة قياس؛ تُؤخذ الأبعاد من ورقة بيانات الطراز.
  • E
    البيانات البعدية - عدد صفوف الأنابيب: D — 5 صفوف أنابيب
  • F
    تباعد الزعانف: 4 — تباعد الزعانف نحو 4 مم
  • G
    رمز الجيل: B — الجيل B
  • H
    بيانات المروحة: 22 — Ø170: 230V/1Ph/50Hz، 4 أقطاب

البيانات

المبخّر
المساحة الخارجية 3.7 م²
الحجم الداخلي 1.0 dm³
تباعد الزعانف 4.2 مم
مادة الزعانفألومنيوم
الوزن الصافي 9 كجم
المراوح
العدد 3
القطر 170 مم
التغذية 230V/1Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
التوصيلات
الدخول Ø3/8"
الخروج Ø3/8"
إذابة الثلج
EC-P-317KD4-B22 C لا يوجد

الأداء

بدون انزلاق حراري: نقطة الندى والمنتصف والفقاعة تعطي التقييم نفسه.

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

طور واحد
غير مُقيَّم

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

طور واحد

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 0.52 0.51 0.50
5
6
7
8
9
10

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] طور واحد [ك.و]
SC1 10 10 —
SC2 0 8 —
SC3 -18 7 —
SC4 -25 6 —
SC5 -34 6 —

الأبعاد

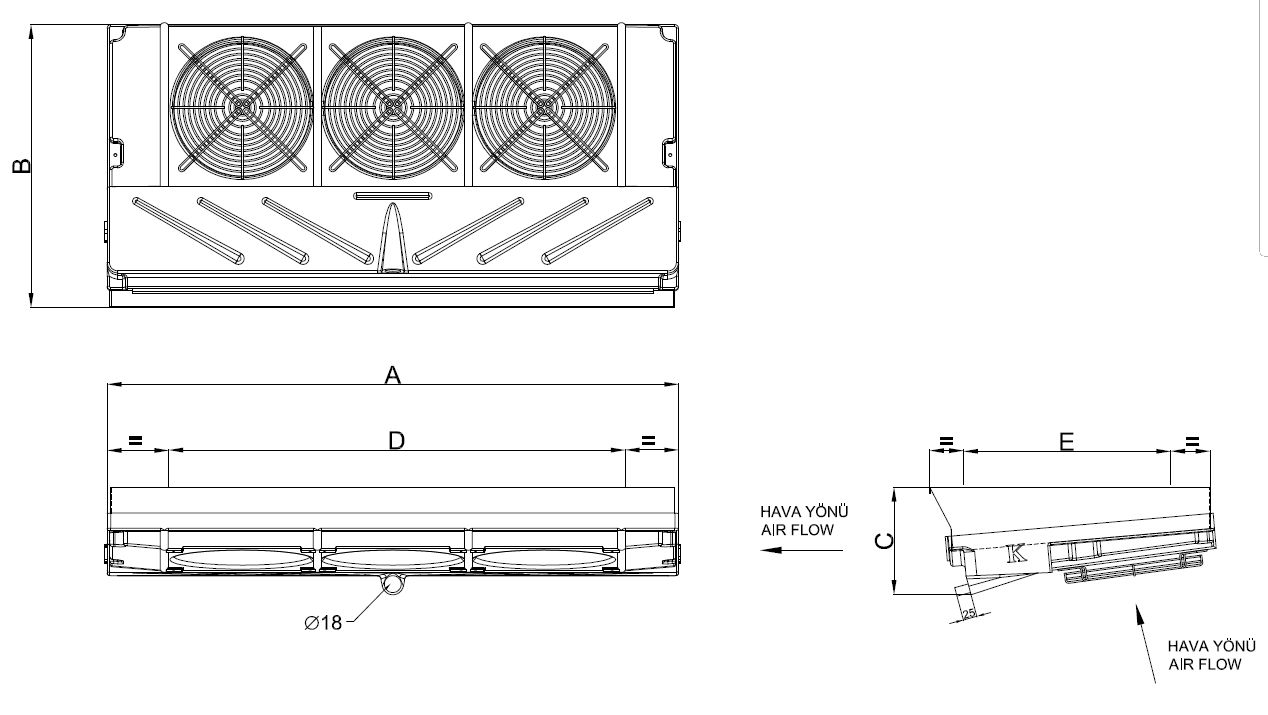

رسم الأبعاد للطراز EC-P-317KD4-B22 C
رسم الأبعاد
الأبعاد كما في الرسم
A 795 mm
B 390 mm
C 150 mm
E 330 mm
D 678 mm
D IN Ø3/8"
D OUT Ø3/8"
الأبعاد الكلية [مم]
الطول 795 مم
العرض 390 مم
الارتفاع 150 مم

التنزيلات

استفسر عن المنتج

يرد مهندسونا باختيار يناسب ظروفك.

أرسل الاستفسار

شكراً لك. استلمنا استفسارك وسنعود إليك قريباً.

البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
