وحدة تبريد غرف ED-DP-263AE7-B27 C

وحدة تبريد غرف ED-DP-263AE7-B27 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: ED-DP (غرف التجهيز)

كود المنتج: ED-DP-263AE7-B27 C

قدرة التبريد i
30.90 ك.و
تدفق الهواء
17,604 م³/س
تباعد الزعانف
7.0 مم
مسافة قذف الهواء
16 م
المراوح
2 × ⌀630 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

ترميز الطرازات

كيف تقرأ رمز هذا الطراز.

  • A
    رمز الطراز (السلسلة): ED-DP — ED-DP - مبخّر ثنائي التدفق لغرف التجهيز
  • B
    عدد المراوح: 2 — عدد المراوح (رقم واحد).
  • C
    قطر المروحة: 63 — قطر المروحة Ø630 مم
  • D
    البيانات البعدية - حرف مقاس الملف: A — الحرف الأول من "البيانات البعدية" لدى Karyer. مع عدد المراوح وقطرها يحدّد طول الملف المزعنف وعدد الأنابيب في كل صف (مقاس هيكل واحد). هو فهرس مقاس في الكتالوج وليس قيمة قياس؛ تُؤخذ الأبعاد من ورقة بيانات الطراز.
  • E
    البيانات البعدية - عدد صفوف الأنابيب: E — 6 صفوف أنابيب
  • F
    تباعد الزعانف: 7 — تباعد الزعانف نحو 7 مم
  • G
    رمز الجيل: B — الجيل B
  • H
    بيانات المروحة: 27 — Ø630: 400V/3Ph/50Hz، 6 أقطاب

البيانات

المبخّر
تدفق الهواء 17,604 م³/س
مسافة قذف الهواء 16 م
المساحة الخارجية 162.2 م²
الحجم الداخلي 49.1 dm³
تباعد الزعانف 7.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 261 كجم
المراوح
العدد 2
القطر 630 مم
السرعة 890 rpm
القدرة الكهربائية 1,200 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 54.0 dB(A)
قدرة الصوت 76.3 dB(A)
فئة الطاقة C
التوصيلات
الدخول Ø35
الخروج Ø54
إذابة الثلج
ED-DP-263AE7-B27 C لا يوجد

الأداء

بدون انزلاق حراري: نقطة الندى والمنتصف والفقاعة تعطي التقييم نفسه.

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
29.606 ك.و
سرعة منخفضة (Y)
24.860 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 12.26 12.18 12.17 12.22 12.22 12.18 12.12 12.31 13.09 14.20 13.91 13.80 13.65 13.42
5 16.00 15.99 16.10 16.23 16.26 16.22 16.13 16.29 17.29 18.73 18.28 18.12 17.91 17.58
6 19.61 19.88 20.16 20.43 20.54 20.52 20.42 20.56 21.79 23.58 22.96 22.73 22.39 21.88
7 23.06 23.64 24.18 24.67 24.92 24.94 24.87 25.01 26.49 28.67 27.88 27.57 27.12 26.41
8 26.30 27.13 28.00 28.76 29.22 29.43 29.44 29.61 31.38 33.97 33.03 32.65 32.10 31.18
9 29.09 30.38 31.57 32.65 33.38 33.81 34.04 34.28 36.34 39.35 38.31 37.89 37.22 36.12
10 31.70 33.39 34.94 36.32 37.25 37.85 38.17 38.58 40.96 44.44 43.46 43.04 42.38 41.16

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 10.65 10.53 10.51 10.55 10.56 10.54 10.50 10.67 11.38 12.37 12.17 12.10 12.01 11.84
5 13.79 13.75 13.79 13.88 13.90 13.88 13.81 13.95 14.81 16.05 15.68 15.55 15.37 15.10
6 16.98 17.06 17.16 17.35 17.42 17.41 17.33 17.44 18.49 20.02 19.51 19.32 19.05 18.61
7 20.03 20.30 20.61 20.92 21.06 21.08 21.00 21.10 22.36 24.20 23.53 23.27 22.88 22.25
8 22.94 23.47 23.99 24.47 24.74 24.84 24.75 24.86 26.33 28.49 27.67 27.34 26.85 26.14
9 25.69 26.53 27.21 27.91 28.34 28.54 28.55 28.70 30.40 32.88 31.97 31.57 30.98 30.08
10 28.24 29.27 30.33 31.30 31.94 32.30 32.38 32.59 34.53 37.35 36.33 35.88 35.33 34.11

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 43.46436.333
SC2 0 8 29.60624.860
SC3 -18 7 24.79520.991
SC4 -25 6 20.15917.164
SC5 -34 6 19.69217.017

الأبعاد

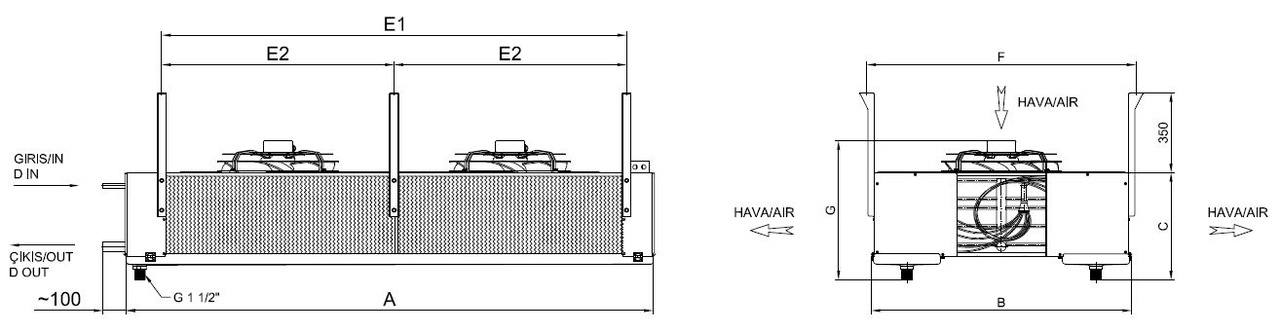

رسم الأبعاد للطراز ED-DP-263AE7-B27 C
رسم الأبعاد
الأبعاد كما في الرسم
A 2768 mm
B 1700 mm
C 520 mm
F 1750 mm
G 660 mm
E1 2435 mm
E2 1218 mm
D IN 1 x Ø35
D OUT 1 x Ø54
الأبعاد الكلية [مم]
الطول 2768 مم
العرض 1700 مم
الارتفاع 660 مم
