مجمّد سريع EK-K-b-263BE10-B29 C

مجمّد سريع EK-K-b-263BE10-B29 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EK-K (تجميد سريع)

كود المنتج: EK-K-b-263BE10-B29 C

لا يوجدكهربائي
قدرة التبريد i
33.48 ك.و
تدفق الهواء
29,740 م³/س
تباعد الزعانف
10.0 مم
المراوح
2 × ⌀630 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

ترميز الطرازات

كيف تقرأ رمز هذا الطراز.

  • A
    رمز الطراز (السلسلة): EK-K — EK-K - مبخّر تجميد سريع (صدمة)
  • B
    اتجاه المروحة: b — مروحة دافعة (نفخ)
  • C
    عدد المراوح: 2 — عدد المراوح (رقم واحد).
  • D
    قطر المروحة: 63 — قطر المروحة Ø630 مم
  • E
    البيانات البعدية - حرف مقاس الملف: B — الحرف الأول من "البيانات البعدية" لدى Karyer. مع عدد المراوح وقطرها يحدّد طول الملف المزعنف وعدد الأنابيب في كل صف (مقاس هيكل واحد). هو فهرس مقاس في الكتالوج وليس قيمة قياس؛ تُؤخذ الأبعاد من ورقة بيانات الطراز.
  • F
    البيانات البعدية - عدد صفوف الأنابيب: E — 6 صفوف أنابيب
  • G
    تباعد الزعانف: 10 — تباعد الزعانف نحو 10 مم
  • H
    رمز الجيل: B — الجيل B
  • I
    بيانات المروحة: 29 — Ø630: 400V/3Ph/50Hz، 4 أقطاب

البيانات

المبخّر
تدفق الهواء 29,740 م³/س
المساحة الخارجية 109.9 م²
الحجم الداخلي 46.0 dm³
تباعد الزعانف 10.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 318 كجم
المراوح
العدد 2
القطر 630 مم
السرعة 1,340 rpm
القدرة الكهربائية 3,800 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 72.0 dB(A)
قدرة الصوت 95.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø19
الخروج Ø42
إذابة الثلج
EK-K-b-263BE10-B29 C لا يوجد
EK-K-b-263BE10-B29 C ED كهربائي

الأداء

بدون انزلاق حراري: نقطة الندى والمنتصف والفقاعة تعطي التقييم نفسه.

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
31.861 ك.و
سرعة منخفضة (Y)
31.864 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 ≈ 13.05 ≈ 12.61 ≈ 12.35 ≈ 12.20 ≈ 12.06 ≈ 11.91 ≈ 11.78 ≈ 11.85 ≈ 12.53 ≈ 13.54 ≈ 13.22 ≈ 13.10 ≈ 12.94 ≈ 12.71
5 ≈ 16.02 ≈ 15.59 ≈ 15.31 ≈ 16.82 ≈ 16.59 ≈ 16.34 16.09 ≈ 16.16 ≈ 17.11 ≈ 18.43 ≈ 17.92 ≈ 17.73 ≈ 17.47 ≈ 17.08
6 ≈ 20.47 ≈ 20.10 19.86 ≈ 21.90 ≈ 21.64 ≈ 21.32 20.96 ≈ 20.97 ≈ 22.17 ≈ 23.87 ≈ 23.13 ≈ 22.87 ≈ 22.50 ≈ 21.96
7 ≈ 25.03 ≈ 24.79 ≈ 24.66 ≈ 27.30 ≈ 27.06 ≈ 26.72 26.28 ≈ 26.24 ≈ 27.73 ≈ 29.83 ≈ 28.81 ≈ 28.44 ≈ 27.93 ≈ 27.15
8 ≈ 29.43 ≈ 29.44 ≈ 29.52 ≈ 32.90 ≈ 32.75 ≈ 32.43 31.94 31.86 ≈ 33.65 ≈ 36.19 34.89 34.41 33.72 32.65
9 ≈ 37.40 ≈ 37.79 ≈ 38.18 ≈ 38.53 38.55 ≈ 38.26 37.82 37.71 39.83 42.86 41.31 40.71 39.85 38.47
10 ≈ 41.88 ≈ 42.58 ≈ 43.36 ≈ 44.03 ≈ 44.29 ≈ 44.20 43.83 43.75 46.21 49.79 48.03 47.33 46.30 44.65

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 ≈ 13.05 ≈ 12.62 ≈ 12.36 ≈ 12.21 ≈ 12.06 ≈ 11.92 ≈ 11.78 ≈ 11.91 ≈ 12.60 ≈ 13.62 ≈ 13.30 ≈ 13.18 ≈ 13.03 ≈ 12.80
5 ≈ 16.02 ≈ 15.59 ≈ 15.32 ≈ 16.82 ≈ 16.59 ≈ 16.34 16.09 ≈ 16.25 ≈ 17.22 ≈ 18.56 ≈ 18.05 ≈ 17.86 ≈ 17.60 ≈ 17.22
6 ≈ 20.48 ≈ 20.11 19.88 ≈ 21.91 ≈ 21.64 ≈ 21.32 20.96 ≈ 21.03 ≈ 22.26 ≈ 23.98 ≈ 23.24 ≈ 22.99 ≈ 22.64 ≈ 22.12
7 ≈ 25.03 ≈ 24.80 ≈ 24.68 ≈ 27.31 ≈ 27.07 ≈ 26.72 26.28 ≈ 26.26 ≈ 27.76 ≈ 29.87 ≈ 28.83 ≈ 28.47 ≈ 27.95 ≈ 27.19
8 ≈ 29.43 ≈ 29.45 ≈ 29.54 ≈ 32.92 ≈ 32.76 ≈ 32.43 31.94 31.86 ≈ 33.65 ≈ 36.20 34.89 34.41 33.72 32.65
9 ≈ 37.41 ≈ 37.81 ≈ 38.21 ≈ 38.56 38.51 ≈ 38.26 37.81 37.71 39.83 42.86 41.31 40.71 39.84 38.46
10 ≈ 41.88 ≈ 42.61 ≈ 43.39 ≈ 44.06 ≈ 44.30 ≈ 44.20 43.83 43.74 46.21 49.78 48.03 47.32 46.29 44.63

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 48.03248.029
SC2 0 8 31.86131.864
SC3 -18 7 27.22027.232
SC4 -25 6 19.86419.875
SC5 -34 6 20.41820.422

الأبعاد

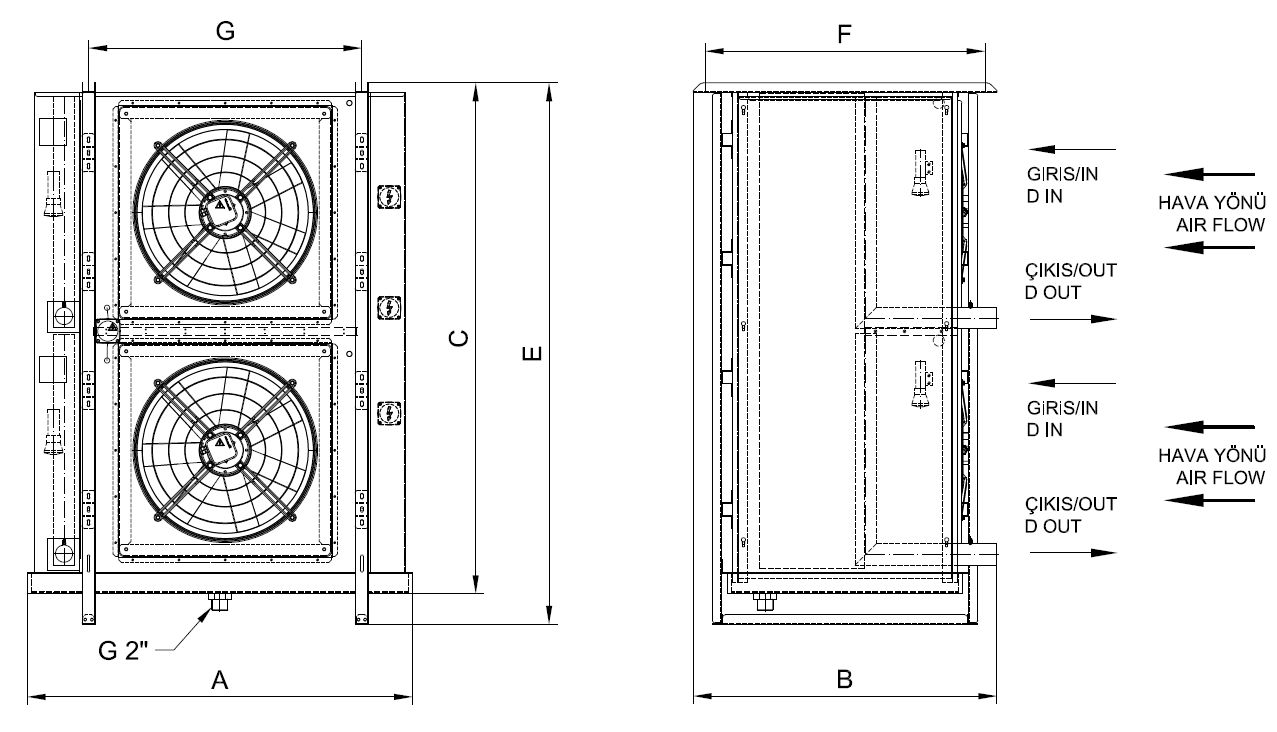

رسم الأبعاد للطراز EK-K-b-263BE10-B29 C
رسم الأبعاد
الأبعاد كما في الرسم
A 1460 mm
B 1050 mm
C 1935 mm
F 990 mm
G 1035 mm
E 2050 mm
D IN 2 x Ø19
D OUT 2 x Ø42
الأبعاد الكلية [مم]
الطول 1460 مم
العرض 1050 مم
الارتفاع 2050 مم

التنزيلات
