مجمّد سريع EK-T-463BE10-B13 C

مجمّد سريع EK-T-463BE10-B13 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EK-T (تجميد سريع)

كود المنتج: EK-T-463BE10-B13 C

لا يوجدكهربائي
قدرة التبريد i
71.93 ك.و
تدفق الهواء
67,714 م³/س
تباعد الزعانف
10.0 مم
المراوح
4 × ⌀630 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

ترميز الطرازات

كيف تقرأ رمز هذا الطراز.

  • A
    رمز الطراز (السلسلة): EK-T — EK-T - مبخّر تجميد سريع (صدمة)
  • B
    عدد المراوح: 4 — عدد المراوح (رقم واحد).
  • C
    قطر المروحة: 63 — قطر المروحة Ø630 مم
  • D
    البيانات البعدية - حرف مقاس الملف: B — الحرف الأول من "البيانات البعدية" لدى Karyer. مع عدد المراوح وقطرها يحدّد طول الملف المزعنف وعدد الأنابيب في كل صف (مقاس هيكل واحد). هو فهرس مقاس في الكتالوج وليس قيمة قياس؛ تُؤخذ الأبعاد من ورقة بيانات الطراز.
  • E
    البيانات البعدية - عدد صفوف الأنابيب: E — 6 صفوف أنابيب
  • F
    تباعد الزعانف: 10 — تباعد الزعانف نحو 10 مم
  • G
    رمز الجيل: B — الجيل B
  • H
    بيانات المروحة: 13 — Ø630: 400V/3Ph/50Hz، 4 أقطاب

البيانات

المبخّر
تدفق الهواء 67,714 م³/س
المساحة الخارجية 219.7 م²
الحجم الداخلي 92.1 dm³
تباعد الزعانف 10.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 569 كجم
المراوح
العدد 4
القطر 630 مم
السرعة 1,330 rpm
القدرة الكهربائية 10,800 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 70.0 dB(A)
قدرة الصوت 93.1 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø42
الخروج Ø66,7
إذابة الثلج
EK-T-463BE10-B13 C لا يوجد
EK-T-463BE10-B13 C ED كهربائي

الأداء

بدون انزلاق حراري: نقطة الندى والمنتصف والفقاعة تعطي التقييم نفسه.

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
68.521 ك.و
سرعة منخفضة (Y)
57.468 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 26.94 26.29 25.85 25.57 25.23 24.86 24.50 24.50 25.86 27.86 27.06 26.77 26.37 25.78
5 32.90 32.42 32.18 35.58 35.21 34.73 34.18 34.18 36.14 38.87 37.64 37.18 36.54 35.57
6 41.43 41.51 41.63 46.37 46.14 45.64 45.02 44.94 47.49 51.10 49.41 48.80 47.94 46.64
7 49.63 50.40 51.08 57.24 57.37 57.11 56.55 56.48 59.70 64.26 62.11 61.31 60.15 58.36
8 57.03 58.54 60.00 68.14 68.79 68.86 68.51 68.52 72.47 78.14 75.63 74.65 73.22 70.92
9 70.60 73.12 75.46 77.58 78.92 79.69 79.99 80.54 85.44 92.44 89.66 88.54 86.88 84.20
10 77.38 80.84 84.01 86.83 88.68 89.81 90.34 91.04 96.60 104.75 102.28 101.26 99.75 97.24

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 23.44 22.84 22.49 22.29 22.05 21.79 21.52 21.76 23.01 24.84 24.22 23.99 23.68 23.21
5 28.37 27.93 27.66 30.57 30.27 29.89 29.45 29.69 31.46 33.95 33.02 32.70 32.23 31.48
6 35.85 35.63 35.56 39.46 39.22 38.79 38.24 38.38 40.63 43.79 42.42 41.94 41.26 40.27
7 43.08 43.30 43.58 48.72 48.64 48.27 47.65 47.72 50.47 54.38 52.56 51.90 50.94 49.46
8 50.01 50.81 51.57 57.92 58.13 57.94 57.41 57.47 60.77 65.50 63.28 62.43 61.19 59.21
9 62.82 64.21 65.78 67.09 67.73 67.80 67.41 67.51 71.40 77.07 74.52 73.50 71.99 69.58
10 68.92 71.21 73.38 75.35 76.59 77.24 77.40 77.72 82.25 88.84 86.05 84.89 83.17 80.34

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 102.27586.051
SC2 0 8 68.52157.468
SC3 -18 7 57.34848.731
SC4 -25 6 41.62535.560
SC5 -34 6 41.51135.851

الأبعاد

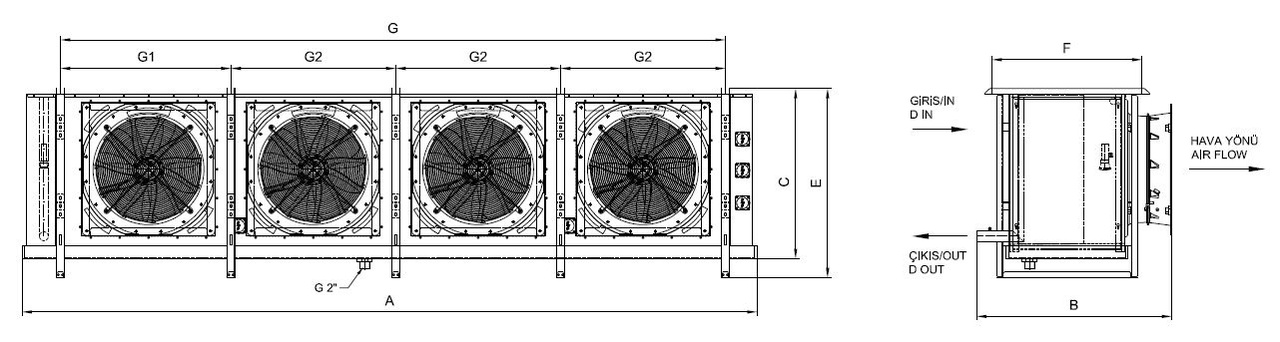

رسم الأبعاد للطراز EK-T-463BE10-B13 C
رسم الأبعاد
الأبعاد كما في الرسم
A 4460 mm
B 1158 mm
C 1035 mm
F 840 mm
G 4035 mm
E 1150 mm
G1 1035 mm
G2 1000 mm
D IN 1 x Ø42
D OUT 1 x Ø66,7
الأبعاد الكلية [مم]
الطول 4460 مم
العرض 1158 مم
الارتفاع 1150 مم
