مبرد محلول ملحي EA-G-263GD7-A08 C

مبرد محلول ملحي EA-G-263GD7-A08 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA-G (عام)

كود المنتج: EA-G-263GD7-A08 C

قدرة التبريد i
35.46 ك.و
تدفق الهواء
32,827 م³/س
تباعد الزعانف
7.0 مم
مسافة قذف الهواء
42 م
المراوح
2 × ⌀630 مم

الظروف الاسمية: إيثيلين جلايكول 30 % −10 → −7 °C، هواء داخل 0 °C، رطوبة نسبية 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

Coil
تدفق الهواء 32,827 م³/س
مسافة قذف الهواء 42 م
المساحة الخارجية 182.5 م²
الحجم الداخلي 54.9 dm³
تباعد الزعانف 7.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 237 كجم
المراوح
العدد 2
القطر 630 مم
السرعة 1,340 rpm
القدرة الكهربائية 3,800 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 72.0 dB(A)
قدرة الصوت 95.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول 2"
الخروج 2"
إذابة الثلج
EA-G-263GD7-A08 C لا يوجد

الأداء

وسيط التبريد -10 → -7 °C

يجب أن يكون ΔT (الهواء الداخل − دخول السائل) بين 6 و12 K (خروج السائل = الدخول + 3 K)؛ الهواء الداخل -25…10 °C. لا تُصنَّف النقاط التي تقل عن نقطة تجمد السائل.

ETHYLENE GLYCOL 30% -10 → -7 °C، الهواء الداخل 0 °C (ΔT 10 K)

قدرة التبريد · سرعة عالية (Δ)
35.462 ك.و القدرة المحسوسة 26.023 ك.و تدفق السائل 11.14 م³/س هبوط الضغط 37.9 kPa
قدرة التبريد · سرعة منخفضة (Y)
29.882 ك.و القدرة المحسوسة 21.885 ك.و تدفق السائل 9.39 م³/س هبوط الضغط 28.0 kPa

قدرة التبريد [ك.و]: الهواء الداخل × ΔT (الهواء − دخول السائل)، مدى السائل 3 K

ETHYLENE GLYCOL 30%; الصفوف: ΔT = الهواء الداخل − دخول السائل [K]، الخروج = الدخول + 3 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.

≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا

سرعة عالية (Δ)

ΔT [K] \ air [°C] -25-20-15-10-50510
6 9.93 9.30 ≈ 9.34 ≈ 9.37
8 16.45 ≈ 15.13 ≈ 24.05 ≈ 28.33
10 ≈ 23.26 35.46 39.55 44.49
12 49.25 53.76 59.34

سرعة منخفضة (Y)

ΔT [K] \ air [°C] -25-20-15-10-50510
6 9.41 8.70 8.73 ≈ 8.74
8 15.46 ≈ 14.30 ≈ 14.17 ≈ 24.78
10 ≈ 21.76 29.88 ≈ 34.71 39.40
12 42.93 47.45 52.60

التصنيف الاسمي

الظروف الاسمية: إيثيلين جلايكول 30 % −10 → −7 °C، هواء داخل 0 °C، رطوبة نسبية 85 %

قدرة التبريد [ك.و] تدفق السائل [m³/h] هبوط الضغط [kPa]
سرعة عالية (Δ) 35.462 11.14 37.9
سرعة منخفضة (Y) 29.882 9.39 28.0

الأبعاد

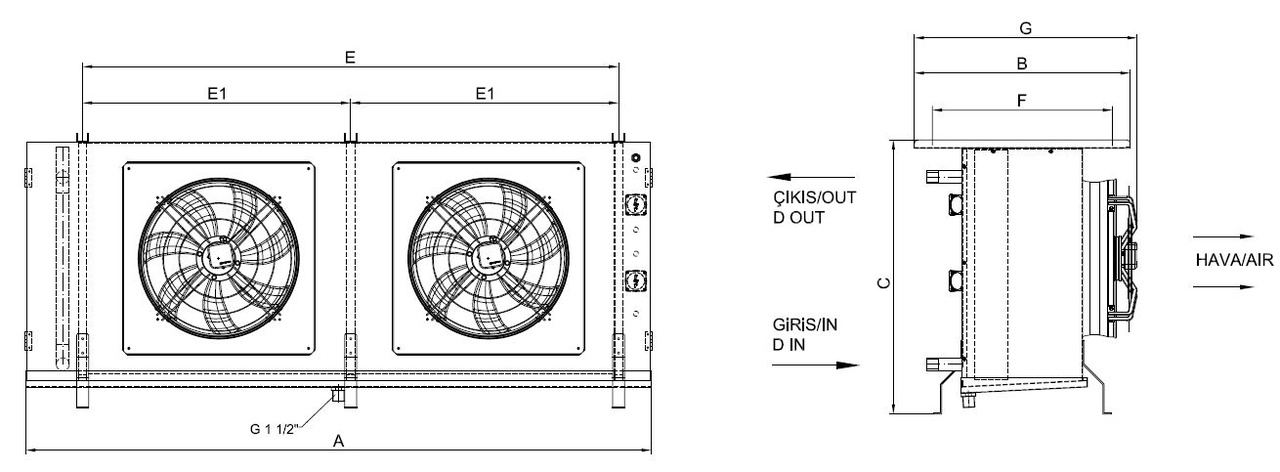

رسم الأبعاد للطراز EA-G-263GD7-A08 C
رسم الأبعاد
الأبعاد كما في الرسم
A 3015 mm
B 950 mm
C 1190 mm
F 910 mm
G 985 mm
E1 1318 mm
E 2635 mm
D IN 2"
D OUT 2"
الأبعاد الكلية [مم]
الطول 3015 مم
العرض 950 مم
الارتفاع 1190 مم
