مبرد محلول ملحي EA-GA-735BE7-A21 C
إذابة الثلج: لا يوجد
كود المنتج: EA-GA-735BE7-A21 C
- قدرة التبريد i
- 15.39 ك.و
- تدفق الهواء
- 14,332 م³/س
- تباعد الزعانف
- 7.0 مم
- مسافة قذف الهواء
- 15 م
- المراوح
- 7 × ⌀350 مم
الظروف الاسمية: إيثيلين جلايكول 30 % −10 → −7 °C، هواء داخل 0 °C، رطوبة نسبية 85 %
البيانات
| تدفق الهواء | 14,332 م³/س |
|---|---|
| مسافة قذف الهواء | 15 م |
| المساحة الخارجية | 88.6 م² |
| الحجم الداخلي | 33.7 dm³ |
| تباعد الزعانف | 7.0 مم |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 187 كجم |
| العدد | 7 |
|---|---|
| القطر | 350 مم |
| السرعة | 1,340 rpm |
| القدرة الكهربائية | 1,155 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 4 |
| ضغط الصوت | 56.0 dB(A) |
|---|---|
| قدرة الصوت | 78.5 dB(A) |
| فئة الطاقة | E |
| الدخول | 1 1/4" |
|---|---|
| الخروج | 1 1/4" |
| EA-GA-735BE7-A21 C | لا يوجد |
|---|
الأداء
يجب أن يكون ΔT (الهواء الداخل − دخول السائل) بين 6 و12 K (خروج السائل = الدخول + 3 K)؛ الهواء الداخل -25…10 °C. لا تُصنَّف النقاط التي تقل عن نقطة تجمد السائل.
ETHYLENE GLYCOL 30% -10 → -7 °C، الهواء الداخل 0 °C (ΔT 10 K)
- قدرة التبريد · طور واحد
- 15.390 ك.و القدرة المحسوسة 11.296 ك.و تدفق السائل 4.83 م³/س هبوط الضغط 19.3 kPa
قدرة التبريد [ك.و]: الهواء الداخل × ΔT (الهواء − دخول السائل)، مدى السائل 3 K
ETHYLENE GLYCOL 30%; الصفوف: ΔT = الهواء الداخل − دخول السائل [K]، الخروج = الدخول + 3 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
طور واحد
| ΔT [K] \ air [°C] | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|---|---|---|---|---|---|---|---|
| 6 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | 6.99 | 6.61 | 6.62 | ≈ 6.59 |
| 8 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | 11.33 | 10.64 | ≈ 10.39 | ≈ 17.74 |
| 10 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | 15.83 | 15.39 | ≈ 24.75 | ≈ 28.64 |
| 12 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | ≈ 29.45 | ≈ 33.98 | 37.97 |
التصنيف الاسمي
الظروف الاسمية: إيثيلين جلايكول 30 % −10 → −7 °C، هواء داخل 0 °C، رطوبة نسبية 85 %
| توصيل المروحة | قدرة التبريد [ك.و] | تدفق السائل [m³/h] | هبوط الضغط [kPa] |
|---|---|---|---|
| طور واحد | 15.390 | 4.83 | 19.3 |

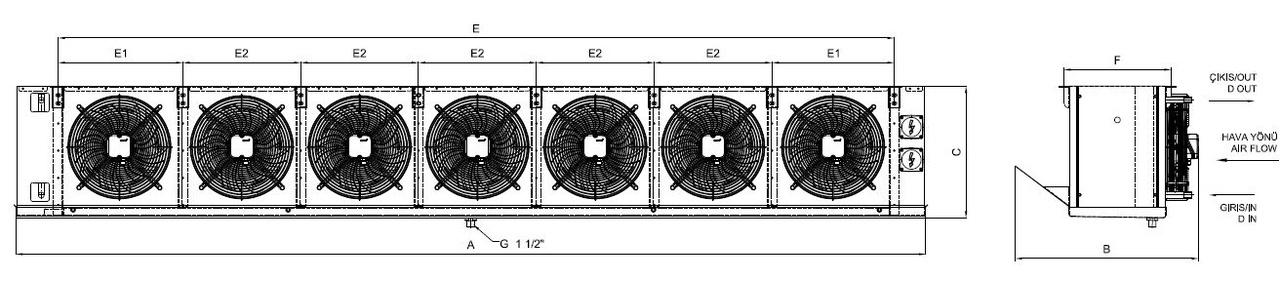

الأبعاد
| A | 3957 mm |
|---|---|
| B | 730 mm |
| C | 530 mm |
| F | 560 mm |
| E1 | 518 mm |
| E2 | 500 mm |
| E | 3535 mm |
| D IN | 1 1/4" |
| D OUT | 1 1/4" |
| الطول | 3957 مم |
|---|---|
| العرض | 730 مم |
| الارتفاع | 530 مم |
