مبخّر CO2 EG-DC-330AC4-A21 C
إذابة الثلج: لا يوجد
كود المنتج: EG-DC-330AC4-A21 C
- تباعد الزعانف
- 4.2 مم
- المراوح
- 3 × ⌀300 مم
الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) −8 °م، هواء الدخول 0 °م، الرطوبة 85 %
البيانات
| المساحة الخارجية | 23.6 م² |
|---|---|
| الحجم الداخلي | 3.7 dm³ |
| تباعد الزعانف | 4.2 مم |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 50 كجم |
| العدد | 3 |
|---|---|
| القطر | 300 مم |
| السرعة | 1,380 rpm |
| القدرة الكهربائية | 186 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 4 |
| ضغط الصوت | 48.0 dB(A) |
|---|---|
| قدرة الصوت | 69.8 dB(A) |
| فئة الطاقة | C |
| الدخول | Ø9,52 |
|---|---|
| الخروج | Ø9,52 |
| EG-DC-330AC4-A21 C | لا يوجد |
|---|
الأداء
يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.
R744، نقطة الندى -8 °م، هواء الدخول 0 °م (فرق الحرارة 8 K)
- طور واحد
- 5.771 ك.و
مصفوفة القدرة [ك.و]
R744, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
طور واحد
| فرق الحرارة [K] \ الهواء [°م] | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 2 | 5 | 10 | 12 | 15 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 2.43 | 2.45 | 2.50 | 2.57 | 2.62 | 2.67 | 2.70 | 2.80 | 3.00 | 3.29 | 3.28 | 3.28 | 3.28 | 3.29 |
| 5 | 3.04 | 3.08 | 3.16 | 3.25 | 3.33 | 3.39 | 3.44 | 3.54 | 3.78 | 4.15 | 4.12 | 4.11 | 4.09 | 4.08 |
| 6 | 3.62 | 3.69 | 3.80 | 3.92 | 4.03 | 4.11 | 4.17 | 4.28 | 4.57 | 5.01 | 4.97 | 4.95 | 4.92 | 4.88 |
| 7 | 4.18 | 4.29 | 4.43 | 4.58 | 4.72 | 4.82 | 4.91 | 5.03 | 5.37 | 5.88 | 5.82 | 5.79 | 5.75 | 5.68 |
| 8 | 4.71 | 4.86 | 5.04 | 5.23 | 5.40 | 5.53 | 5.63 | 5.77 | 6.16 | 6.74 | 6.67 | 6.64 | 6.59 | 6.50 |
| 9 | 5.22 | 5.41 | 5.63 | 5.87 | 6.07 | 6.23 | 6.36 | 6.51 | 6.95 | 7.61 | 7.53 | 7.49 | 7.43 | 7.32 |
| 10 | 5.70 | 5.94 | 6.20 | 6.49 | 6.72 | 6.92 | 7.07 | 7.25 | 7.74 | 8.47 | 8.39 | 8.35 | 8.27 | 8.14 |
التقييمات القياسية (EN 328 / Eurovent)
| الشرط القياسي | هواء الدخول [°C] | فرق الحرارة [K] | طور واحد [ك.و] |
|---|---|---|---|
| SC1 | 10 | 10 | 8.391 |
| SC2 | 0 | 8 | 5.771 |
| SC3 | -18 | 7 | 4.640 |
| SC4 | -25 | 6 | 3.799 |
| SC5 | -34 | 6 | 3.637 |

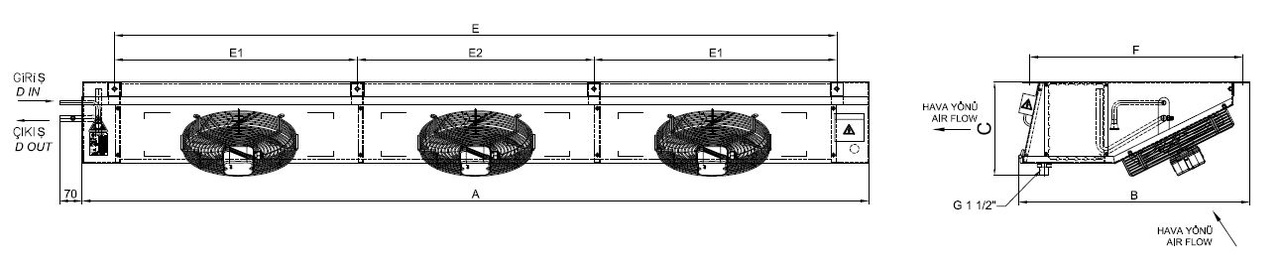

الأبعاد
| A | 2746 mm |
|---|---|
| B | 685 mm |
| C | 245 mm |
| F | 630 mm |
| E1 | 818 mm |
| E2 | 800 mm |
| E | 2435 mm |
| D IN | 1 x Ø9,52 |
| D OUT | 1 x Ø9,52 |
| الطول | 2746 مم |
|---|---|
| العرض | 685 مم |
| الارتفاع | 245 مم |
