KARBOX 4CSSV-145-C04 C
12.27 ك.و
مكثف KARBOX 4CSSV-145-C01 C
إذابة الثلج: لا يوجد
كود المنتج: KARBOX 4CSSV-145-C01 C
- طرد الحرارة i
- 16.55 ك.و
- تدفق الهواء
- 4,553 م³/س
- تباعد الزعانف
- 2.5 مم
- المراوح
- 1 × ⌀450 مم
الظروف الاسمية (EN 327): هواء داخل 25 °C، درجة حرارة التكثيف 40 °C (ΔT 15 K)، تحميص الغاز الداخل 26 K، بدون تبريد إضافي، رطوبة نسبية 50 %
البيانات
| تدفق الهواء | 4,553 م³/س |
|---|---|
| المساحة الخارجية | 30.3 م² |
| الحجم الداخلي | 3.0 dm³ |
| تباعد الزعانف | 2.5 مم |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 85 كجم |
| العدد | 1 |
|---|---|
| القطر | 450 مم |
| السرعة | 1,310 rpm |
| القدرة الكهربائية | 490 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 4 |
| ضغط الصوت | 44.0 dB(A) |
|---|---|
| قدرة الصوت | 75.0 dB(A) |
| فئة الطاقة | E |
| الدخول | Ø19 |
|---|---|
| الخروج | Ø15,9 |
| KARBOX 4CSSV-145-C01 C | لا يوجد |
|---|
الأداء
يجب أن يكون ΔT (التكثيف − الهواء الداخل) بين 8 و20 K؛ الهواء الداخل 25…50 °C.
R404A، نقطة الندى، الهواء الداخل 25 °C, ΔT 15 K (التكثيف 40 °C); تصنيف المصنّع (تحميص الغاز الداخل 26 K، بدون تبريد إضافي)
- طرد الحرارة · طور واحد
- 16.754 ك.و تدفق وسيط التبريد 392 kg/h
طرد الحرارة عند ΔT 15 K [kW]
R404A, تصنيف المصنّع (تحميص الغاز الداخل 26 K، بدون تبريد إضافي)؛ صف لكل توصيل مروحة؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
| توصيل المروحة \ air [°C] | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| طور واحد | 16.75 | 16.81 | 16.91 | 17.07 | 17.32 | 17.72 |
التصنيف الاسمي
الظروف الاسمية (EN 327): هواء داخل 25 °C، درجة حرارة التكثيف 40 °C (ΔT 15 K)، تحميص الغاز الداخل 26 K، بدون تبريد إضافي، رطوبة نسبية 50 %
| توصيل المروحة | طرد الحرارة [kW] |
|---|---|
| طور واحد | 16.754 |

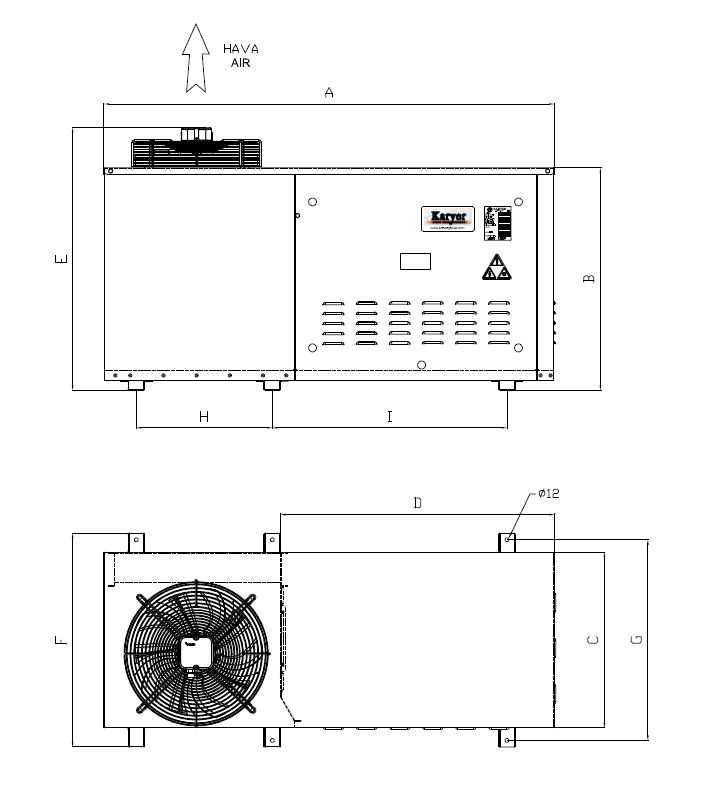

الأبعاد
| A | 1460 mm |
|---|---|
| B | 675 mm |
| C | 600 mm |
| F | 715 mm |
| G | 675 mm |
| E | 800 mm |
| H | 488 mm |
| I | 685 mm |
| D | 825 mm |
| D IN | Ø19 |
| D OUT | Ø15,9 |
| الطول | 1360 مم |
|---|---|
| العرض | 715 مم |
| الارتفاع | 675 مم |
التنزيلات
استفسر عن المنتج
يرد مهندسونا باختيار يناسب ظروفك.
البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
