KC-WF-2x680AA5-B01T C
745.93 ك.و
مكثف KC-WF-2x680BA1-B01T C
إذابة الثلج: لا يوجد
كود المنتج: KC-WF-2x680BA1-B01T C
- طرد الحرارة i
- 744.04 ك.و
- تدفق الهواء
- 283,601 م³/س
- تباعد الزعانف
- 2.1 مم
- المراوح
- 12 × ⌀800 مم
الظروف الاسمية (EN 327): هواء داخل 25 °C، درجة حرارة التكثيف 40 °C (ΔT 15 K)، تحميص الغاز الداخل 26 K، بدون تبريد إضافي، رطوبة نسبية 50 %
البيانات
| تدفق الهواء | 283,601 م³/س |
|---|---|
| المساحة الخارجية | 1,547.8 م² |
| الحجم الداخلي | 170.2 dm³ |
| تباعد الزعانف | 2.1 مم |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 3,729 كجم |
| العدد | 12 |
|---|---|
| القطر | 800 مم |
| السرعة | 900 rpm |
| القدرة الكهربائية | 21,600 W |
| التغذية | 400V/3Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 6 |
| ضغط الصوت | 59.0 dB(A) |
|---|---|
| قدرة الصوت | 92.0 dB(A) |
| فئة الطاقة | D |
| الدخول | Ø42 |
|---|---|
| الخروج | Ø35 |
| KC-WF-2x680BA1-B01T C | لا يوجد |
|---|
الأداء
يجب أن يكون ΔT (التكثيف − الهواء الداخل) بين 8 و20 K؛ الهواء الداخل 25…50 °C.
R404A، نقطة الندى، الهواء الداخل 25 °C, ΔT 15 K (التكثيف 40 °C); تصنيف المصنّع (تحميص الغاز الداخل 26 K، بدون تبريد إضافي)
- طرد الحرارة · سرعة عالية (Δ)
- 753.377 ك.و تدفق وسيط التبريد 17,642 kg/h
- طرد الحرارة · سرعة منخفضة (Y)
- 618.702 ك.و تدفق وسيط التبريد 14,489 kg/h
طرد الحرارة عند ΔT 15 K [kW]
R404A, تصنيف المصنّع (تحميص الغاز الداخل 26 K، بدون تبريد إضافي)؛ صف لكل توصيل مروحة؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
| توصيل المروحة \ air [°C] | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| سرعة عالية (Δ) | 753.38 | 756.71 | 762.11 | 770.41 | 783.01 | 803.13 |
| سرعة منخفضة (Y) | 618.70 | 620.50 | 624.00 | 629.83 | 639.08 | 654.22 |
التصنيف الاسمي
الظروف الاسمية (EN 327): هواء داخل 25 °C، درجة حرارة التكثيف 40 °C (ΔT 15 K)، تحميص الغاز الداخل 26 K، بدون تبريد إضافي، رطوبة نسبية 50 %
| توصيل المروحة | طرد الحرارة [kW] |
|---|---|
| سرعة عالية (Δ) | 753.377 |
| سرعة منخفضة (Y) | 618.702 |

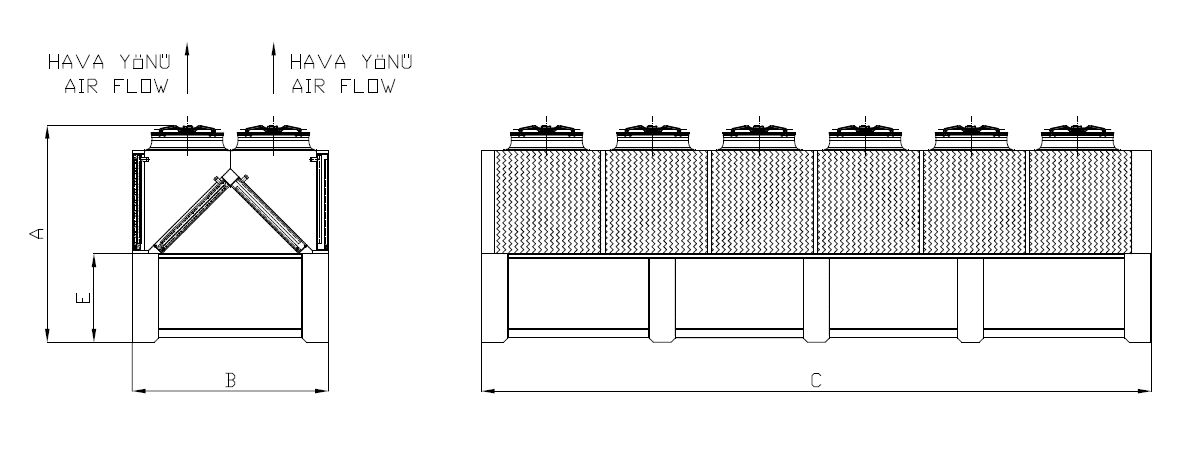

الأبعاد
| A | 2670 mm |
|---|---|
| B | 2400 mm |
| C | 7100 mm |
| E | 1000 mm |
| D IN | Ø42 |
| D OUT | Ø35 |
| الطول | 7100 مم |
|---|---|
| العرض | 2400 مم |
| الارتفاع | 2670 مم |
