مبرد جاف BC/BD-280KB5-B01 C

مبرد جاف BC/BD-280KB5-B01 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: BC/BD (عام)

كود المنتج: BC/BD-280KB5-B01 C

طرد الحرارة i
96.61 ك.و
تدفق الهواء
40,767 م³/س
المراوح
2 × ⌀800 مم

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

Coil
تدفق الهواء 40,767 م³/س
المساحة الخارجية 229.9 م²
الحجم الداخلي 35.7 dm³
مادة الزعانفألومنيوم
الوزن الصافي 388 كجم
المراوح
العدد 2
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 3,600 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 51.0 dB(A)
قدرة الصوت 83.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول 2 1/2"
الخروج 2 1/2"
إذابة الثلج
BC/BD-280KB5-B01 C لا يوجد

الأداء

الخروج 35 °C

دخول السائل 35–60 °C (الخروج = الدخول − 5 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.

WATER 40 → 35 °C، الهواء الداخل 25 °C

طرد الحرارة · سرعة عالية (Δ)
96.606 ك.و تدفق السائل 16.77 م³/س هبوط الضغط 27.6 kPa
طرد الحرارة · سرعة منخفضة (Y)
77.819 ك.و تدفق السائل 13.51 م³/س هبوط الضغط 18.8 kPa

طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 5 K)

WATER; الصفوف: دخول السائل [°C]، الخروج = الدخول − 5 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.

سرعة عالية (Δ)

دخول السائل [°C] \ air [°C] 253035404550
35 54.05
40 96.61 54.52
45 138.21 96.81 54.91
50 179.51 138.20 96.99 55.26
55 220.69 179.32 138.21 97.17 55.59
60 261.80 220.32 179.17 138.25 97.37 55.91

سرعة منخفضة (Y)

دخول السائل [°C] \ air [°C] 253035404550
35 43.76
40 77.82 44.15
45 110.98 77.97 44.48
50 143.87 110.96 78.11 44.78
55 176.64 143.69 110.95 78.25 45.05
60 209.35 176.31 143.56 110.99 78.43 45.33

التصنيف الاسمي

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

طرد الحرارة [kW] تدفق السائل [m³/h] هبوط الضغط [kPa]
سرعة عالية (Δ) 96.606 16.77 27.6
سرعة منخفضة (Y) 77.819 13.51 18.8

الأبعاد

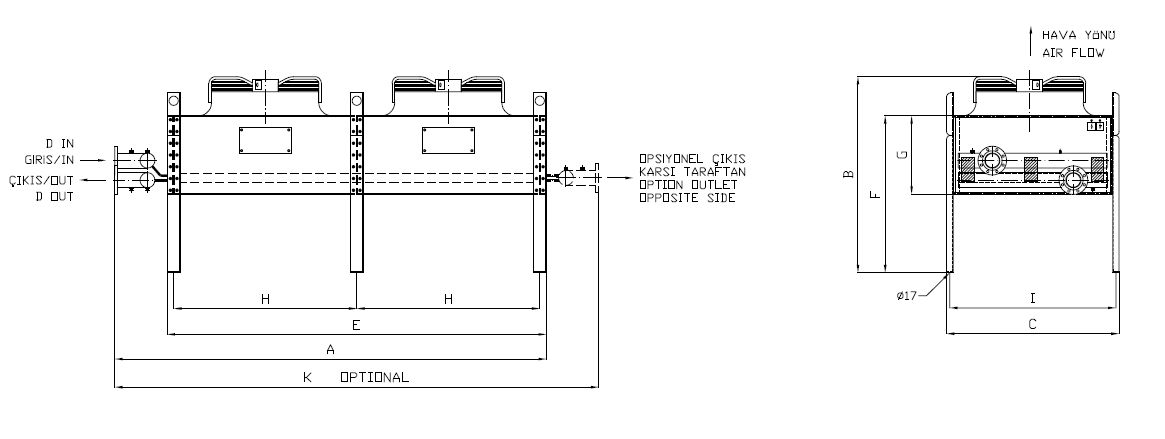

رسم الأبعاد للطراز BC/BD-280KB5-B01 C
رسم الأبعاد
الأبعاد كما في الرسم
A 3850 mm
B 1450 mm
C 1230 mm
F 1150 mm
G 550 mm
E 3600 mm
H 1750 mm
I 1180 mm
K 4150 mm
D IN 2 1/2"
D OUT 2 1/2"
الأبعاد الكلية [مم]
الطول 4150 مم
العرض 1230 مم
الارتفاع 1450 مم
