مبرد جاف BC/BD-2X680EC5-B01 C

مبرد جاف BC/BD-2X680EC5-B01 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: BC/BD (عام)

كود المنتج: BC/BD-2X680EC5-B01 C

طرد الحرارة i
666.45 ك.و
تدفق الهواء
204,177 م³/س
المراوح
12 × ⌀800 مم

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

Coil
تدفق الهواء 204,177 م³/س
المساحة الخارجية 1,854.7 م²
الحجم الداخلي 466.2 dm³
مادة الزعانفألومنيوم
الوزن الصافي 2,015 كجم
المراوح
العدد 12
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 21,600 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 59.0 dB(A)
قدرة الصوت 92.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول 6"
الخروج 6"
إذابة الثلج
BC/BD-2X680EC5-B01 C لا يوجد

الأداء

الخروج 35 °C

دخول السائل 35–60 °C (الخروج = الدخول − 5 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.

WATER 40 → 35 °C، الهواء الداخل 25 °C

طرد الحرارة · سرعة عالية (Δ)
666.450 ك.و تدفق السائل 115.67 م³/س هبوط الضغط 42.5 kPa
طرد الحرارة · سرعة منخفضة (Y)
521.814 ك.و تدفق السائل 90.56 م³/س هبوط الضغط 27.4 kPa

طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 5 K)

WATER; الصفوف: دخول السائل [°C]، الخروج = الدخول − 5 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.

سرعة عالية (Δ)

دخول السائل [°C] \ air [°C] 253035404550
35 388.00
40 666.45 389.66
45 938.21 666.63 391.19
50 1207.78 937.12 666.98 392.77
55 1476.32 1205.44 936.43 667.72 394.44
60 1744.28 1472.78 1203.81 936.44 668.94 396.38

سرعة منخفضة (Y)

دخول السائل [°C] \ air [°C] 253035404550
35 306.71
40 521.81 307.84
45 731.05 521.61 308.91
50 938.47 729.70 521.58 309.99
55 1144.97 936.02 728.77 521.83 311.21
60 1350.96 1141.47 934.20 728.42 522.62 312.72

التصنيف الاسمي

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

طرد الحرارة [kW] تدفق السائل [m³/h] هبوط الضغط [kPa]
سرعة عالية (Δ) 666.450 115.67 42.5
سرعة منخفضة (Y) 521.814 90.56 27.4

الأبعاد

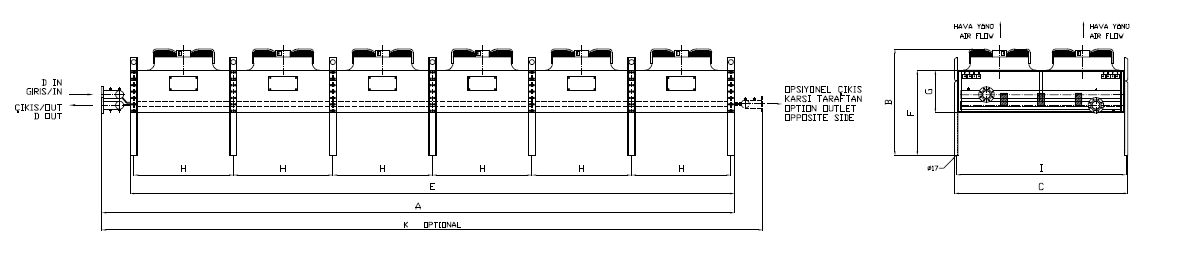

رسم الأبعاد للطراز BC/BD-2X680EC5-B01 C
رسم الأبعاد
الأبعاد كما في الرسم
A 8950 mm
B 1450 mm
C 2360 mm
F 1150 mm
G 550 mm
E 8500 mm
H 1400 mm
I 2310 mm
K 9450 mm
D IN 6"
D OUT 6"
الأبعاد الكلية [مم]
الطول 8950 مم
العرض 2360 مم
الارتفاع 1450 مم

التنزيلات

استفسر عن المنتج

يرد مهندسونا باختيار يناسب ظروفك.

أرسل الاستفسار

شكراً لك. استلمنا استفسارك وسنعود إليك قريباً.

البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
