مبرد جاف BC/BD-2x380HC5-B03 C

مبرد جاف BC/BD-2x380HC5-B03 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: BC/BD (عام)

كود المنتج: BC/BD-2x380HC5-B03 C

طرد الحرارة i
158.13 ك.و
تدفق الهواء
47,556 م³/س
المراوح
6 × ⌀800 مم

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

Coil
تدفق الهواء 47,556 م³/س
المساحة الخارجية 544.7 م²
الحجم الداخلي 79.8 dm³
مادة الزعانفألومنيوم
الوزن الصافي 822 كجم
المراوح
العدد 6
القطر 800 مم
السرعة 435 rpm
القدرة الكهربائية 1,900 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 12
الصوت
ضغط الصوت 40.0 dB(A)
قدرة الصوت 72.0 dB(A)
فئة الطاقة C
التوصيلات
الدخول 2 1/2"
الخروج 2 1/2"
إذابة الثلج
BC/BD-2x380HC5-B03 C لا يوجد

الأداء

الخروج 35 °C

دخول السائل 35–60 °C (الخروج = الدخول − 5 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.

WATER 40 → 35 °C، الهواء الداخل 25 °C

طرد الحرارة · سرعة عالية (Δ)
158.129 ك.و تدفق السائل 27.44 م³/س هبوط الضغط 74.5 kPa أعلى من هبوط الضغط الموصى به
طرد الحرارة · سرعة منخفضة (Y)
122.016 ك.و تدفق السائل 21.18 م³/س هبوط الضغط 47.0 kPa

طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 5 K)

WATER; الصفوف: دخول السائل [°C]، الخروج = الدخول − 5 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.

سرعة عالية (Δ)

دخول السائل [°C] \ air [°C] 253035404550
35 93.39
40 158.13 93.74
45 221.31 158.20 94.06
50 283.99 221.14 158.32 94.41
55 346.43 283.60 221.10 158.54 94.80
60 408.74 345.83 283.40 221.22 158.90 95.29

سرعة منخفضة (Y)

دخول السائل [°C] \ air [°C] 253035404550
35 72.64
40 122.02 72.98
45 170.06 122.17 73.31
50 217.70 170.08 122.37 73.67
55 265.13 217.60 170.22 122.68 74.07
60 312.47 264.92 217.66 170.50 123.12 74.55

التصنيف الاسمي

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

طرد الحرارة [kW] تدفق السائل [m³/h] هبوط الضغط [kPa]
سرعة عالية (Δ) 158.129 27.44 74.5
سرعة منخفضة (Y) 122.016 21.18 47.0

الأبعاد

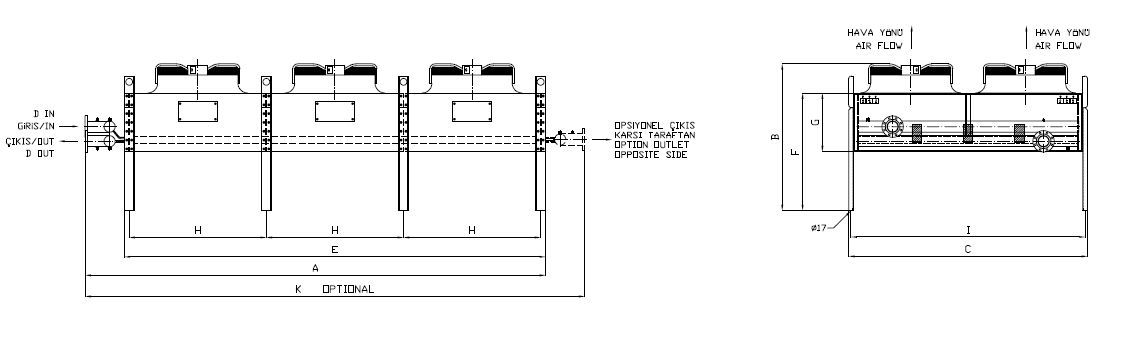

رسم الأبعاد للطراز BC/BD-2x380HC5-B03 C
رسم الأبعاد
الأبعاد كما في الرسم
A 3500 mm
B 1450 mm
C 2310 mm
F 1150 mm
G 550 mm
E 3250 mm
H 1050 mm
I 2260 mm
K 3800 mm
D IN 2 1/2"
D OUT 2 1/2"
الأبعاد الكلية [مم]
الطول 3800 مم
العرض 2310 مم
الارتفاع 1450 مم
