مبرد جاف BC/BD-2x480FD5-B01 C
إذابة الثلج: لا يوجد
كود المنتج: BC/BD-2x480FD5-B01 C
- طرد الحرارة i
- 541.46 ك.و
- تدفق الهواء
- 141,130 م³/س
- المراوح
- 8 × ⌀800 مم
الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %
البيانات
| تدفق الهواء | 141,130 م³/س |
|---|---|
| المساحة الخارجية | 1,931.6 م² |
| الحجم الداخلي | 452.6 dm³ |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 1,689 كجم |
| العدد | 8 |
|---|---|
| القطر | 800 مم |
| السرعة | 900 rpm |
| القدرة الكهربائية | 14,400 W |
| التغذية | 400V/3Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 6 |
| ضغط الصوت | 57.0 dB(A) |
|---|---|
| قدرة الصوت | 90.0 dB(A) |
| فئة الطاقة | D |
| الدخول | 5" |
|---|---|
| الخروج | 5" |
| BC/BD-2x480FD5-B01 C | لا يوجد |
|---|
الأداء
دخول السائل 35–60 °C (الخروج = الدخول − 5 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.
WATER 40 → 35 °C، الهواء الداخل 25 °C
- طرد الحرارة · سرعة عالية (Δ)
- 541.459 ك.و تدفق السائل 93.91 م³/س هبوط الضغط 52.5 kPa
- طرد الحرارة · سرعة منخفضة (Y)
- 414.413 ك.و تدفق السائل 71.87 م³/س هبوط الضغط 32.5 kPa
طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 5 K)
WATER; الصفوف: دخول السائل [°C]، الخروج = الدخول − 5 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
سرعة عالية (Δ)
| دخول السائل [°C] \ air [°C] | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| 35 | 324.00 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم |
| 40 | 541.46 | 324.38 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم |
| 45 | 753.11 | 540.36 | 324.80 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم |
| 50 | 962.79 | 750.69 | 539.57 | 325.34 | غير مُقيَّم | غير مُقيَّم |
| 55 | 1171.54 | 959.10 | 748.81 | 539.21 | 326.13 | غير مُقيَّم |
| 60 | 1379.79 | 1166.62 | 956.19 | 747.65 | 539.47 | 327.27 |
سرعة منخفضة (Y)
| دخول السائل [°C] \ air [°C] | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| 35 | 250.56 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم |
| 40 | 414.41 | 250.69 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم |
| 45 | 573.41 | 413.26 | 250.85 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم |
| 50 | 730.80 | 571.14 | 412.37 | 251.13 | غير مُقيَّم | غير مُقيَّم |
| 55 | 887.44 | 727.47 | 569.34 | 411.87 | 251.64 | غير مُقيَّم |
| 60 | 1043.66 | 883.08 | 724.81 | 568.17 | 411.91 | 252.50 |
التصنيف الاسمي
الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %
| توصيل المروحة | طرد الحرارة [kW] | تدفق السائل [m³/h] | هبوط الضغط [kPa] |
|---|---|---|---|
| سرعة عالية (Δ) | 541.459 | 93.91 | 52.5 |
| سرعة منخفضة (Y) | 414.413 | 71.87 | 32.5 |

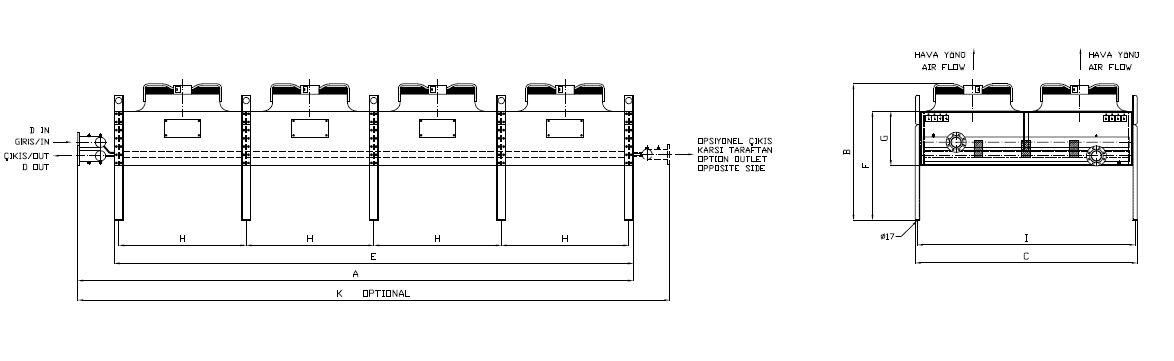

الأبعاد
| A | 7550 mm |
|---|---|
| B | 1450 mm |
| C | 2360 mm |
| F | 1150 mm |
| G | 550 mm |
| E | 7100 mm |
| H | 1750 mm |
| I | 2310 mm |
| K | 8050 mm |
| D IN | 5" |
| D OUT | 5" |
| الطول | 8050 مم |
|---|---|
| العرض | 2360 مم |
| الارتفاع | 1450 مم |
التنزيلات
استفسر عن المنتج
يرد مهندسونا باختيار يناسب ظروفك.
البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
