مبرد جاف BE-2X380AC1-B01T C

مبرد جاف BE-2X380AC1-B01T C
صورة توضيحية

المُصنِّع: كارير · السلسلة: BE (Dry)

كود المنتج: BE-2X380AC1-B01T C

طرد الحرارة i
459.64 ك.و
تدفق الهواء
123,977 م³/س
المراوح
6 × ⌀800 مم

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

Coil
تدفق الهواء 123,977 م³/س
المساحة الخارجية 2,010.9 م²
الحجم الداخلي 259.3 dm³
مادة الزعانفألومنيوم
الوزن الصافي 2,025 كجم
المراوح
العدد 6
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 10,800 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 56.0 dB(A)
قدرة الصوت 88.0 dB(A)
فئة الطاقة D
التوصيلات
الدخول 3"
الخروج 3"
إذابة الثلج
BE-2X380AC1-B01T C لا يوجد

الأداء

الخروج 35 °C

دخول السائل 35–60 °C (الخروج = الدخول − 5 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.

WATER 40 → 35 °C، الهواء الداخل 25 °C

طرد الحرارة · سرعة عالية (Δ)
459.643 ك.و تدفق السائل 79.72 م³/س هبوط الضغط 60.5 kPa
طرد الحرارة · سرعة منخفضة (Y)
357.447 ك.و تدفق السائل 62.00 م³/س هبوط الضغط 38.6 kPa

طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 5 K)

WATER; الصفوف: دخول السائل [°C]، الخروج = الدخول − 5 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.

سرعة عالية (Δ)

دخول السائل [°C] \ air [°C] 253035404550
35 272.32
40 459.64 272.53
45 641.91 458.26 272.73
50 822.47 639.08 457.08 272.95
55 1002.24 818.26 636.66 456.19 273.33
60 1181.56 996.68 814.68 634.81 455.77 273.94

سرعة منخفضة (Y)

دخول السائل [°C] \ air [°C] 253035404550
35 213.99
40 357.45 214.08
45 496.61 356.22 214.15
50 634.32 494.22 355.18 214.27
55 771.37 630.84 492.20 354.44 214.55
60 908.04 766.81 627.89 490.68 354.09 215.06

التصنيف الاسمي

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

طرد الحرارة [kW] تدفق السائل [m³/h] هبوط الضغط [kPa]
سرعة عالية (Δ) 459.643 79.72 60.5
سرعة منخفضة (Y) 357.447 62.00 38.6

الأبعاد

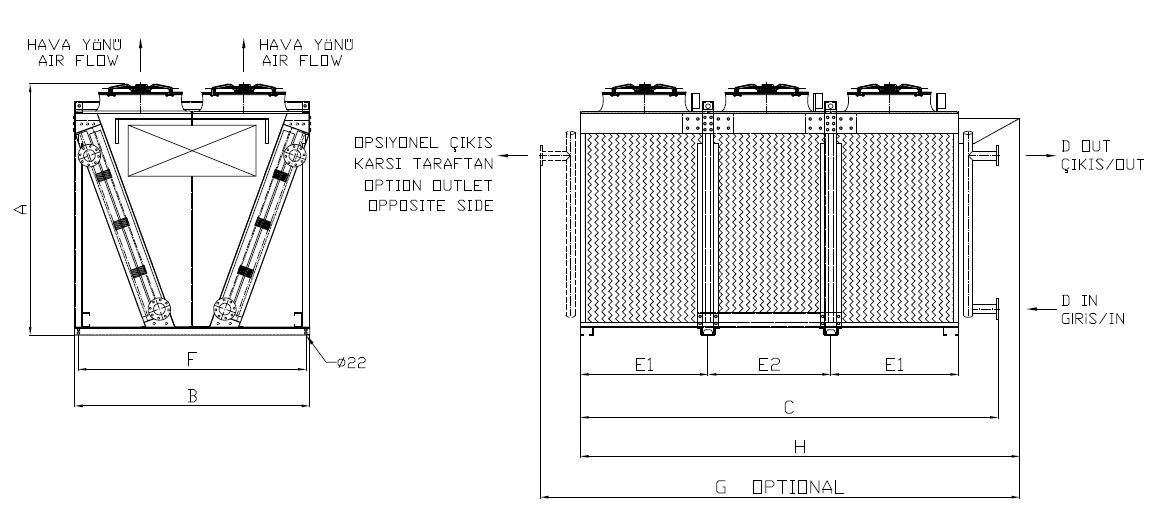

رسم الأبعاد للطراز BE-2X380AC1-B01T C
رسم الأبعاد
الأبعاد كما في الرسم
A 2750 mm
B 2400 mm
C 4050 mm
F 2330 mm
G 4650 mm
E1 1250 mm
E2 1200 mm
H 4300 mm
D IN 3"
D OUT 3"
الأبعاد الكلية [مم]
الطول 4650 مم
العرض 2400 مم
الارتفاع 2750 مم
