مبرد جاف BE-2x980EB5-B01C C

مبرد جاف BE-2x980EB5-B01C C
صورة توضيحية

المُصنِّع: كارير · السلسلة: BE (Dry)

كود المنتج: BE-2x980EB5-B01C C

طرد الحرارة i
1112.78 ك.و
تدفق الهواء
368,301 م³/س
المراوح
18 × ⌀800 مم

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

Coil
تدفق الهواء 368,301 م³/س
المساحة الخارجية 3,126.4 م²
الحجم الداخلي 742.9 dm³
مادة الزعانفألومنيوم
الوزن الصافي 4,631 كجم
المراوح
العدد 18
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 32,400 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 61.0 dB(A)
قدرة الصوت 94.0 dB(A)
فئة الطاقة D
التوصيلات
الدخول 5"
الخروج 5"
إذابة الثلج
BE-2x980EB5-B01C C لا يوجد

الأداء

الخروج 35 °C

دخول السائل 35–60 °C (الخروج = الدخول − 5 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.

WATER 40 → 35 °C، الهواء الداخل 25 °C

طرد الحرارة · سرعة عالية (Δ)
1112.777 ك.و تدفق السائل 193.12 م³/س هبوط الضغط 83.1 kPa أعلى من هبوط الضغط الموصى به
طرد الحرارة · سرعة منخفضة (Y)
883.023 ك.و تدفق السائل 153.24 م³/س هبوط الضغط 55.1 kPa

طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 5 K)

WATER; الصفوف: دخول السائل [°C]، الخروج = الدخول − 5 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.

سرعة عالية (Δ)

دخول السائل [°C] \ air [°C] 253035404550
35 650.89
40 1112.78 651.98
45 1564.98 1111.19 652.95
50 2014.03 1560.89 1109.94 653.97
55 2461.57 2007.50 1557.51 1109.15 655.21
60 2908.35 2452.66 2002.00 1555.02 1109.11 656.86

سرعة منخفضة (Y)

دخول السائل [°C] \ air [°C] 253035404550
35 520.65
40 883.02 521.44
45 1237.04 881.54 522.12
50 1588.27 1233.43 880.33 522.90
55 1938.23 1582.65 1230.51 879.61 523.92
60 2287.47 1930.66 1578.04 1228.42 879.66 525.38

التصنيف الاسمي

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

طرد الحرارة [kW] تدفق السائل [m³/h] هبوط الضغط [kPa]
سرعة عالية (Δ) 1112.777 193.12 83.1
سرعة منخفضة (Y) 883.023 153.24 55.1

الأبعاد

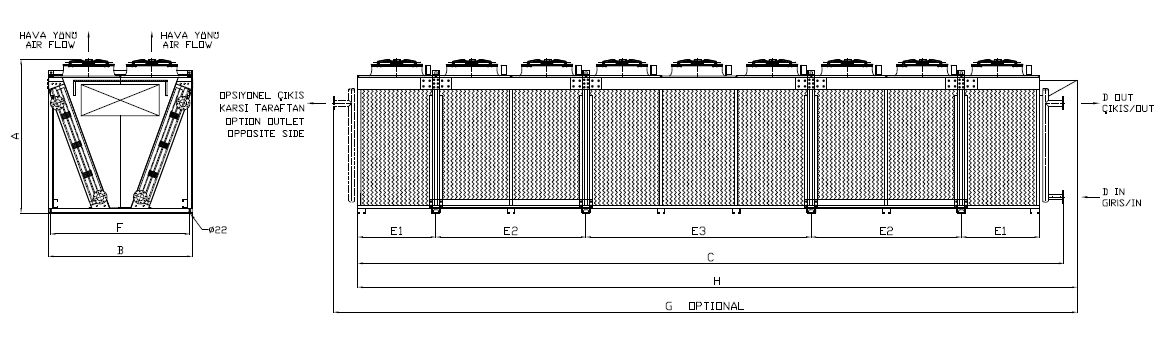

رسم الأبعاد للطراز BE-2x980EB5-B01C C
رسم الأبعاد
الأبعاد كما في الرسم
A 2453 mm
B 2300 mm
C 11250 mm
F 2230 mm
G 11850 mm
E1 1250 mm
E2 2400 mm
E3 3600 mm
H 11500 mm
D IN 5"
D OUT 5"
الأبعاد الكلية [مم]
الطول 11850 مم
العرض 2300 مم
الارتفاع 2453 مم

التنزيلات

استفسر عن المنتج

يرد مهندسونا باختيار يناسب ظروفك.

أرسل الاستفسار

شكراً لك. استلمنا استفسارك وسنعود إليك قريباً.

البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
