مبرد جاف BE-380CD5-B01 C

مبرد جاف BE-380CD5-B01 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: BE (Dry)

كود المنتج: BE-380CD5-B01 C

طرد الحرارة i
296.93 ك.و
تدفق الهواء
67,067 م³/س
المراوح
3 × ⌀800 مم

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

Coil
تدفق الهواء 67,067 م³/س
المساحة الخارجية 2,387.8 م²
الحجم الداخلي 317.5 dm³
مادة الزعانفألومنيوم
الوزن الصافي 1,520 كجم
المراوح
العدد 3
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 5,400 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 53.0 dB(A)
قدرة الصوت 85.0 dB(A)
فئة الطاقة D
التوصيلات
الدخول 2 1/2"
الخروج 2 1/2"
إذابة الثلج
BE-380CD5-B01 C لا يوجد

الأداء

الخروج 35 °C

دخول السائل 35–60 °C (الخروج = الدخول − 5 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.

WATER 40 → 35 °C، الهواء الداخل 25 °C

طرد الحرارة · سرعة عالية (Δ)
296.930 ك.و تدفق السائل 51.50 م³/س هبوط الضغط 89.2 kPa أعلى من هبوط الضغط الموصى به
طرد الحرارة · سرعة منخفضة (Y)
226.760 ك.و تدفق السائل 39.33 م³/س هبوط الضغط 55.3 kPa

طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 5 K)

WATER; الصفوف: دخول السائل [°C]، الخروج = الدخول − 5 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.

سرعة عالية (Δ)

دخول السائل [°C] \ air [°C] 253035404550
35 184.77
40 296.93 183.71
45 406.03 294.60 182.76
50 514.14 402.52 292.55 181.97
55 621.82 509.50 399.44 290.84 181.40
60 729.24 616.04 505.42 396.88 289.56 181.13

سرعة منخفضة (Y)

دخول السائل [°C] \ air [°C] 253035404550
35 142.44
40 226.76 141.53
45 308.73 224.84 140.72
50 389.95 305.88 223.15 140.05
55 470.85 386.21 303.39 221.76 139.58
60 551.56 466.22 382.94 301.32 220.71 139.33

التصنيف الاسمي

الظروف الاسمية: ماء 40 → 35 °C، هواء داخل 25 °C، رطوبة نسبية 50 %

طرد الحرارة [kW] تدفق السائل [m³/h] هبوط الضغط [kPa]
سرعة عالية (Δ) 296.930 51.50 89.2
سرعة منخفضة (Y) 226.760 39.33 55.3

الأبعاد

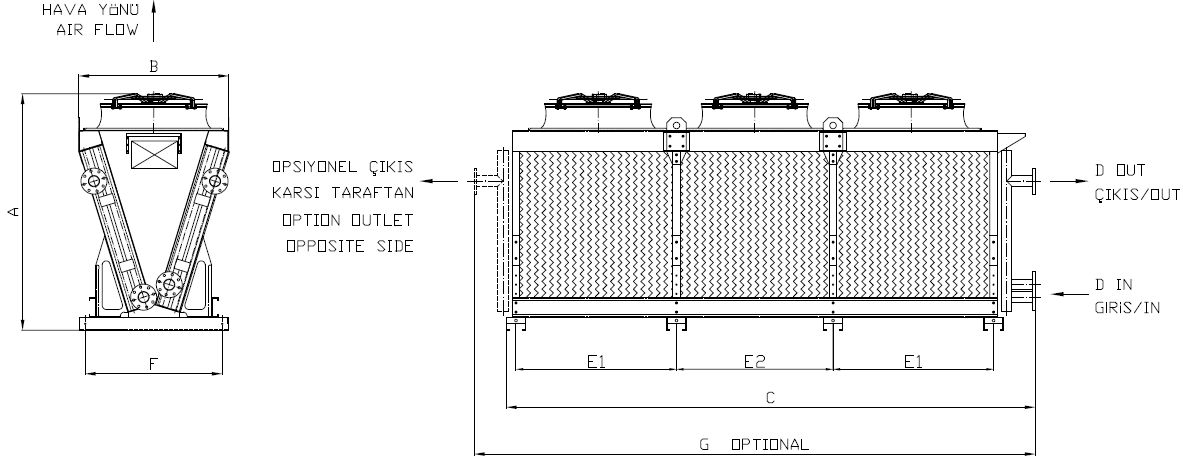

رسم الأبعاد للطراز BE-380CD5-B01 C
رسم الأبعاد
الأبعاد كما في الرسم
A 1808 mm
B 1210 mm
C 7660 mm
F 1050 mm
G 8260 mm
E1 2430 mm
E2 2400 mm
D IN 2 1/2"
D OUT 2 1/2"
الأبعاد الكلية [مم]
الطول 8260 مم
العرض 1210 مم
الارتفاع 1808 مم
