مبرد زيت OA/OB-150AC1-A09 C
إذابة الثلج: لا يوجد
كود المنتج: OA/OB-150AC1-A09 C
- طرد الحرارة i
- 16.83 ك.و
- تدفق الهواء
- 6,994 م³/س
- المراوح
- 1 × ⌀500 مم
الظروف الاسمية: زيت 80 → 60 °C، هواء داخل 32 °C، رطوبة نسبية 50 %
البيانات
| تدفق الهواء | 6,994 م³/س |
|---|---|
| المساحة الخارجية | 60.3 م² |
| الحجم الداخلي | 7.3 dm³ |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 101 كجم |
| العدد | 1 |
|---|---|
| القطر | 500 مم |
| السرعة | 1,330 rpm |
| القدرة الكهربائية | 700 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 4 |
| ضغط الصوت | 47.0 dB(A) |
|---|---|
| قدرة الصوت | 78.3 dB(A) |
| فئة الطاقة | E |
| الدخول | Ø35 |
|---|---|
| الخروج | Ø35 |
| OA/OB-150AC1-A09 C | لا يوجد |
|---|
الأداء
دخول السائل 60–90 °C (الخروج = الدخول − 20 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.
B100 80 → 60 °C، الهواء الداخل 32 °C
- طرد الحرارة · طور واحد
- 16.829 ك.و تدفق السائل 1.77 م³/س هبوط الضغط 38.8 kPa
طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 20 K)
B100; الصفوف: دخول السائل [°C]، الخروج = الدخول − 20 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
طور واحد
| دخول السائل [°C] \ air [°C] | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| 60 | 9.11 | 6.40 | 3.85 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم |
| 70 | 14.94 | 11.95 | 9.10 | 6.40 | 3.84 | غير مُقيَّم |
| 80 | 21.35 | 18.10 | 14.97 | 11.97 | 9.11 | 6.40 |
| 90 | 28.29 | 24.79 | 21.41 | 18.14 | 15.00 | 12.00 |
التصنيف الاسمي
الظروف الاسمية: زيت 80 → 60 °C، هواء داخل 32 °C، رطوبة نسبية 50 %
| توصيل المروحة | طرد الحرارة [kW] | تدفق السائل [m³/h] | هبوط الضغط [kPa] |
|---|---|---|---|
| طور واحد | 16.829 | 1.77 | 38.8 |

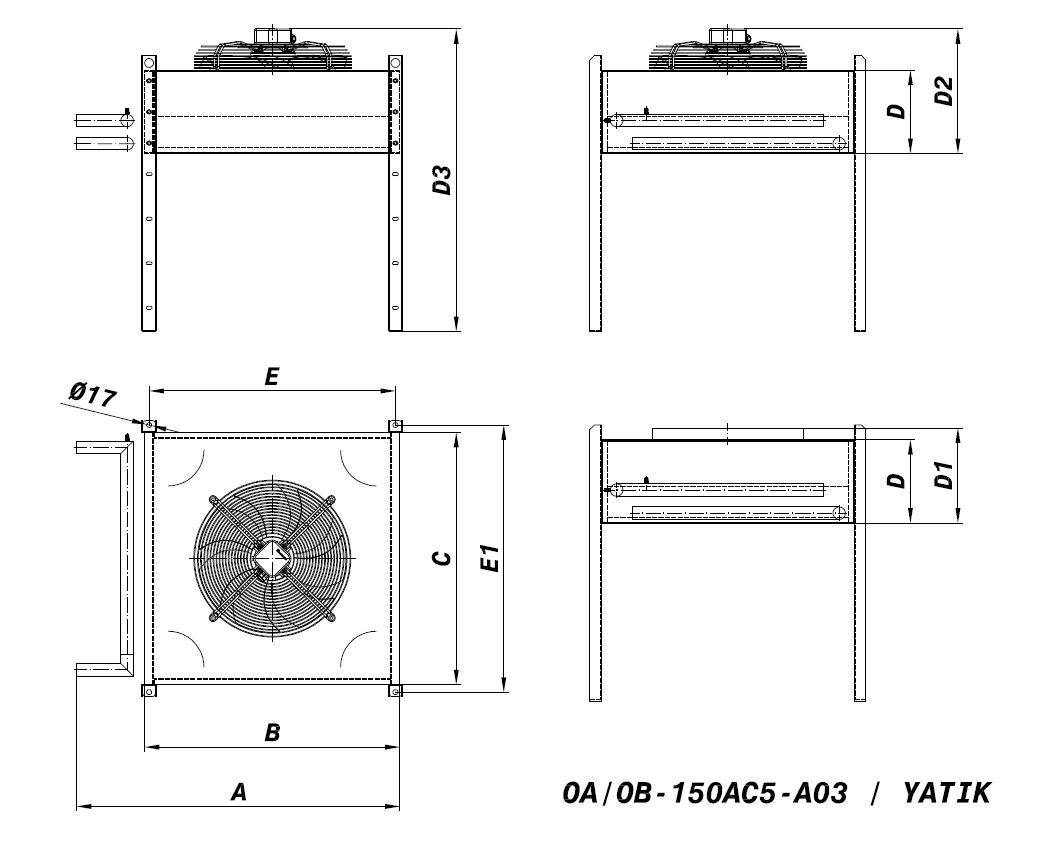

الأبعاد
| A | 1090 mm |
|---|---|
| B | 860 mm |
| C | 850 mm |
| E1 | 900 mm |
| E | 830 mm |
| D | 280 mm |
| D1 | 320 mm |
| D2 | 420 mm |
| D3 | 1020 mm |
| D IN | Ø35 |
| D OUT | Ø35 |
| الطول | 1090 مم |
|---|---|
| العرض | 900 مم |
| الارتفاع | 1020 مم |
