OA/OB-2X363AD1-A01 C
125.68 ك.و
مبرد زيت OA/OB-2X363AD5-A01 C
إذابة الثلج: لا يوجد
كود المنتج: OA/OB-2X363AD5-A01 C
- طرد الحرارة i
- 123.20 ك.و
- تدفق الهواء
- 49,563 م³/س
- المراوح
- 6 × ⌀630 مم
الظروف الاسمية: زيت 80 → 60 °C، هواء داخل 32 °C، رطوبة نسبية 50 %
البيانات
| تدفق الهواء | 49,563 م³/س |
|---|---|
| المساحة الخارجية | 583.6 م² |
| الحجم الداخلي | 80.7 dm³ |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 589 كجم |
| العدد | 6 |
|---|---|
| القطر | 630 مم |
| السرعة | 860 rpm |
| القدرة الكهربائية | 3,600 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 6 |
| ضغط الصوت | 50.0 dB(A) |
|---|---|
| قدرة الصوت | 82.0 dB(A) |
| فئة الطاقة | D |
| الدخول | Ø66,7 |
|---|---|
| الخروج | Ø66,7 |
| OA/OB-2X363AD5-A01 C | لا يوجد |
|---|
الأداء
دخول السائل 60–90 °C (الخروج = الدخول − 20 K، أعلى من الهواء الداخل بـ 5 K على الأقل)؛ الهواء الداخل 25…50 °C.
B100 80 → 60 °C، الهواء الداخل 32 °C
- طرد الحرارة · طور واحد
- 123.201 ك.و تدفق السائل 12.93 م³/س هبوط الضغط 49.8 kPa
طرد الحرارة [kW]: الهواء الداخل × دخول السائل (المدى 20 K)
B100; الصفوف: دخول السائل [°C]، الخروج = الدخول − 20 K؛ الأعمدة: درجة حرارة الهواء الداخل. الخلية المميزة هي النقطة الاسمية. "—": غير مصنّفة من المصنّع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
طور واحد
| دخول السائل [°C] \ air [°C] | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| 60 | 67.66 | 47.96 | 29.23 | غير مُقيَّم | غير مُقيَّم | غير مُقيَّم |
| 70 | 109.85 | 88.16 | 67.48 | 47.82 | 29.13 | غير مُقيَّم |
| 80 | 155.91 | 132.37 | 109.72 | 88.05 | 67.39 | 47.75 |
| 90 | 205.43 | 180.21 | 155.82 | 132.30 | 109.67 | 88.02 |
التصنيف الاسمي
الظروف الاسمية: زيت 80 → 60 °C، هواء داخل 32 °C، رطوبة نسبية 50 %
| توصيل المروحة | طرد الحرارة [kW] | تدفق السائل [m³/h] | هبوط الضغط [kPa] |
|---|---|---|---|
| طور واحد | 123.201 | 12.93 | 49.8 |

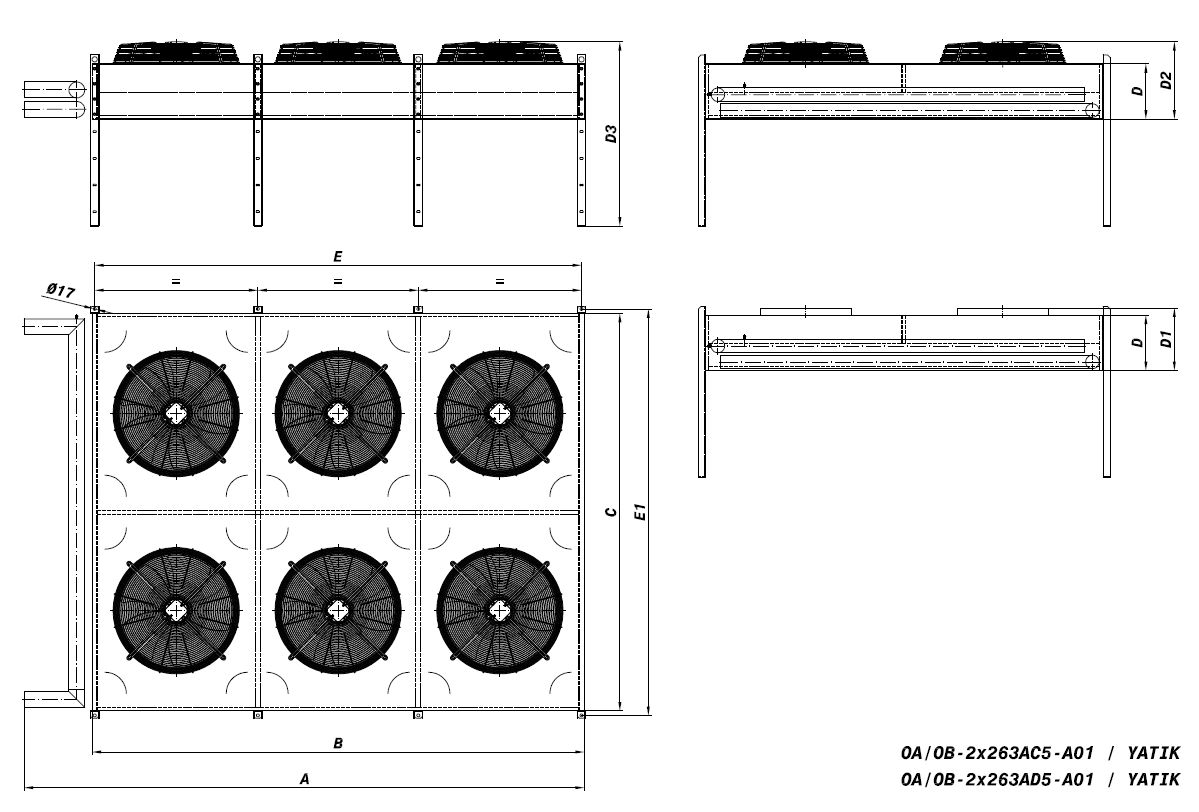

الأبعاد
| A | 3140 mm |
|---|---|
| B | 2760 mm |
| C | 2230 mm |
| E1 | 2280 mm |
| E | 2730 mm |
| D | 310 mm |
| D1 | 370 mm |
| D2 | 435 mm |
| D3 | 1035 mm |
| D IN | Ø66,7 |
| D OUT | Ø66,7 |
| الطول | 3140 مم |
|---|---|
| العرض | 2280 مم |
| الارتفاع | 1035 مم |
التنزيلات
استفسر عن المنتج
يرد مهندسونا باختيار يناسب ظروفك.
البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
