وحدة تبريد غرف EA-180GD10-C01 C

وحدة تبريد غرف EA-180GD10-C01 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA (عام)

كود المنتج: EA-180GD10-C01 C

لا يوجدكهربائي
قدرة التبريد i
21.95 ك.و
تدفق الهواء
21,275 م³/س
تباعد الزعانف
10.0 مم
مسافة قذف الهواء
39 م
المراوح
1 × ⌀800 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

المبخّر
تدفق الهواء 21,275 م³/س
مسافة قذف الهواء 39 م
المساحة الخارجية 79.4 م²
الحجم الداخلي 34.6 dm³
تباعد الزعانف 10.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 213 كجم
المراوح
العدد 1
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 1,800 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 57.0 dB(A)
قدرة الصوت 80.0 dB(A)
فئة الطاقة D
التوصيلات
الدخول Ø28
الخروج Ø42
إذابة الثلج
EA-180GD10-C01 C لا يوجد
EA-180GD10-C01 C ED كهربائي

الأداء

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
21.953 ك.و
سرعة منخفضة (Y)
18.189 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 9.49 9.24 9.07 8.96 8.83 8.69 8.55 8.57 9.04 9.73 9.45 9.34 9.19 8.97
5 12.46 12.27 12.15 12.06 11.92 11.75 11.55 11.54 12.20 13.13 12.72 12.57 12.37 12.03
6 15.47 15.41 15.39 15.36 15.26 15.08 14.85 14.81 15.65 16.83 16.26 16.06 15.77 15.33
7 18.35 18.50 18.65 18.78 18.75 18.61 18.37 18.31 19.35 20.82 20.09 19.82 19.44 18.84
8 21.09 21.51 21.82 22.13 22.24 22.18 22.00 21.95 23.20 24.99 24.13 23.80 23.32 22.55
9 23.62 24.23 24.88 25.47 25.76 25.82 25.71 25.70 27.17 29.31 28.35 27.97 27.41 26.49
10 25.75 26.72 27.61 28.41 28.92 29.20 29.30 29.47 31.21 33.71 32.67 32.25 31.61 30.57

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 8.13 7.91 7.77 7.69 7.60 7.50 7.40 7.46 7.90 8.52 8.30 8.21 8.10 7.93
5 10.62 10.41 10.29 10.21 10.11 9.98 9.83 9.86 10.44 11.26 10.93 10.82 10.66 10.43
6 13.18 13.00 12.93 12.90 12.80 12.66 12.48 12.48 13.19 14.21 13.76 13.60 13.37 13.02
7 15.66 15.63 15.65 15.70 15.62 15.49 15.29 15.27 16.14 17.38 16.80 16.58 16.27 15.79
8 18.07 18.21 18.37 18.52 18.53 18.43 18.23 18.19 19.22 20.71 20.00 19.73 19.32 18.68
9 20.38 20.73 21.06 21.36 21.46 21.38 21.22 21.19 22.40 24.14 23.32 22.98 22.49 21.70
10 22.55 23.08 23.62 24.09 24.33 24.38 24.27 24.26 25.65 27.66 26.75 26.37 25.80 24.88

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 32.67326.748
SC2 0 8 21.95318.189
SC3 -18 7 18.78415.666
SC4 -25 6 15.38912.928
SC5 -34 6 15.48113.158

الأبعاد

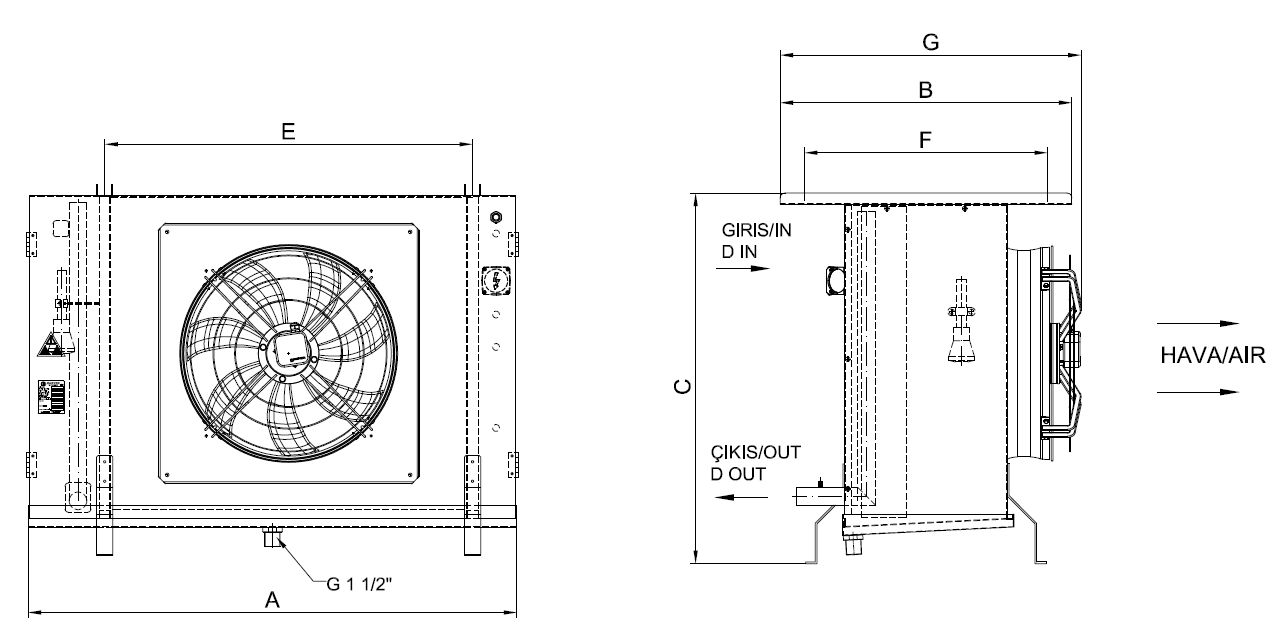

رسم الأبعاد للطراز EA-180GD10-C01 C
رسم الأبعاد
الأبعاد كما في الرسم
A 1715 mm
B 1000 mm
C 1430 mm
F 960 mm
G 1065 mm
E 1335 mm
D IN 1 x Ø28
D OUT 1 x Ø42
الأبعاد الكلية [مم]
الطول 1715 مم
العرض 1100 مم
الارتفاع 1430 مم
