وحدة تبريد غرف EA-263FG10-C13 C

وحدة تبريد غرف EA-263FG10-C13 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA (عام)

كود المنتج: EA-263FG10-C13 C

لا يوجدكهربائي
قدرة التبريد i
47.59 ك.و
تدفق الهواء
33,161 م³/س
تباعد الزعانف
10.0 مم
مسافة قذف الهواء
43 م
المراوح
2 × ⌀630 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

المبخّر
تدفق الهواء 33,161 م³/س
مسافة قذف الهواء 43 م
المساحة الخارجية 162.8 م²
الحجم الداخلي 68.6 dm³
تباعد الزعانف 10.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 309 كجم
المراوح
العدد 2
القطر 630 مم
السرعة 1,330 rpm
القدرة الكهربائية 5,400 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 67.0 dB(A)
قدرة الصوت 90.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø42
الخروج Ø66,7
إذابة الثلج
EA-263FG10-C13 C لا يوجد
EA-263FG10-C13 C ED كهربائي

الأداء

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
47.593 ك.و
سرعة منخفضة (Y)
39.069 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 20.63 20.15 19.82 19.59 19.30 18.99 18.66 18.71 19.74 21.24 20.58 20.34 20.00 19.50
5 27.03 26.64 26.45 26.32 26.04 25.66 25.22 25.19 26.62 28.64 27.70 27.37 26.90 26.20
6 33.27 33.30 33.37 33.44 33.25 32.87 32.39 32.29 34.11 36.69 35.41 34.95 34.29 33.29
7 39.25 39.78 40.26 40.66 40.68 40.43 39.97 39.79 42.03 45.24 43.66 43.06 42.19 40.82
8 44.89 45.85 46.85 47.69 48.04 48.01 47.67 47.59 50.30 54.20 52.35 51.61 50.55 48.83
9 49.69 51.36 52.90 54.28 55.13 55.56 55.52 55.54 58.74 63.38 61.34 60.51 59.27 57.21
10 54.22 56.52 58.61 60.46 61.60 62.27 62.51 62.89 66.68 72.20 70.37 69.55 68.14 65.78

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 17.57 17.12 16.84 16.68 16.47 16.24 15.99 16.18 17.17 18.52 18.02 17.84 17.58 17.19
5 22.85 22.47 22.25 22.12 21.89 21.59 21.24 21.35 22.61 24.39 23.66 23.41 23.06 22.54
6 28.22 28.01 27.87 27.86 27.66 27.34 26.92 26.96 28.51 30.71 29.68 29.31 28.78 27.99
7 33.40 33.48 33.63 33.79 33.69 33.37 32.91 32.89 34.76 37.44 36.11 35.61 34.89 33.76
8 38.39 38.86 39.32 39.74 39.81 39.59 39.14 39.07 41.27 44.48 42.87 42.24 41.31 39.84
9 43.12 44.06 44.79 45.55 45.85 45.78 45.40 45.37 47.94 51.66 49.85 49.11 48.02 46.34
10 47.49 48.76 50.10 51.31 51.90 52.02 51.75 51.80 54.75 59.02 57.05 56.21 54.96 53.06

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 70.37457.049
SC2 0 8 47.59339.069
SC3 -18 7 40.70833.775
SC4 -25 6 33.36927.873
SC5 -34 6 33.32628.212

الأبعاد

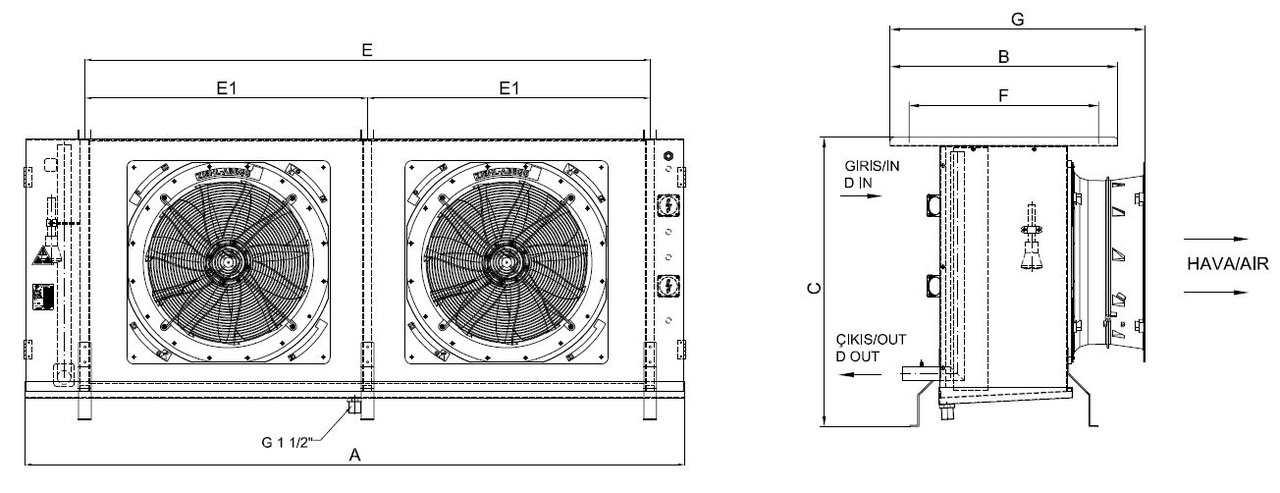

رسم الأبعاد للطراز EA-263FG10-C13 C
رسم الأبعاد
الأبعاد كما في الرسم
A 2415 mm
B 1100 mm
C 1190 mm
F 1060 mm
G 1210 mm
E1 1018 mm
E 2035 mm
D IN 1 x Ø42
D OUT 1 x Ø66,7
الأبعاد الكلية [مم]
الطول 2415 مم
العرض 1210 مم
الارتفاع 1190 مم
