وحدة تبريد غرف EA-280GC7-C01 C

وحدة تبريد غرف EA-280GC7-C01 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA (عام)

كود المنتج: EA-280GC7-C01 C

لا يوجدكهربائي
قدرة التبريد i
37.80 ك.و
تدفق الهواء
43,038 م³/س
تباعد الزعانف
7.0 مم
مسافة قذف الهواء
44 م
المراوح
2 × ⌀800 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

المبخّر
تدفق الهواء 43,038 م³/س
مسافة قذف الهواء 44 م
المساحة الخارجية 175.8 م²
الحجم الداخلي 53.6 dm³
تباعد الزعانف 7.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 340 كجم
المراوح
العدد 2
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 3,600 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 60.0 dB(A)
قدرة الصوت 83.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø35
الخروج Ø54
إذابة الثلج
EA-280GC7-C01 C لا يوجد
EA-280GC7-C01 C ED كهربائي

الأداء

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
37.803 ك.و
سرعة منخفضة (Y)
31.874 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 16.14 15.73 15.48 15.33 15.16 14.98 14.81 14.85 15.70 16.94 16.50 16.34 16.12 15.79
5 21.27 20.89 20.69 20.57 20.36 20.11 19.84 19.87 21.04 22.66 22.01 21.77 21.43 20.92
6 26.40 26.30 26.27 26.26 26.06 25.79 25.45 25.43 26.89 28.96 28.07 27.76 27.31 26.63
7 31.39 31.68 31.94 32.17 32.12 31.89 31.53 31.46 33.26 35.79 34.64 34.21 33.61 32.69
8 36.16 36.78 37.45 38.02 38.22 38.13 37.84 37.80 39.97 43.07 41.68 41.14 40.38 39.18
9 40.15 41.34 42.45 43.47 44.09 44.41 44.36 44.38 46.95 50.66 49.09 48.47 47.56 46.11
10 43.93 45.63 47.17 48.54 49.41 49.90 50.10 50.42 53.48 57.97 56.57 56.01 55.00 53.32

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 14.08 13.71 13.51 13.41 13.29 13.17 13.05 13.18 13.95 15.08 14.73 14.60 14.42 14.15
5 18.37 18.03 17.84 17.75 17.59 17.41 17.21 17.31 18.35 19.82 19.31 19.14 18.89 18.50
6 22.84 22.60 22.45 22.41 22.27 22.06 21.79 21.84 23.12 24.94 24.22 23.97 23.61 23.08
7 27.20 27.19 27.24 27.33 27.24 27.01 26.71 26.72 28.26 30.47 29.53 29.18 28.69 27.94
8 31.44 31.74 32.05 32.34 32.37 32.21 31.91 31.87 33.70 36.31 35.16 34.72 34.09 33.10
9 35.49 36.19 36.71 37.28 37.50 37.46 37.22 37.20 39.34 42.45 41.09 40.55 39.78 38.52
10 39.02 40.09 41.11 42.06 42.65 42.82 42.66 42.69 45.16 48.76 47.25 46.64 45.72 44.22

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 56.57147.247
SC2 0 8 37.80331.874
SC3 -18 7 32.17527.315
SC4 -25 6 26.26622.446
SC5 -34 6 26.41322.812

الأبعاد

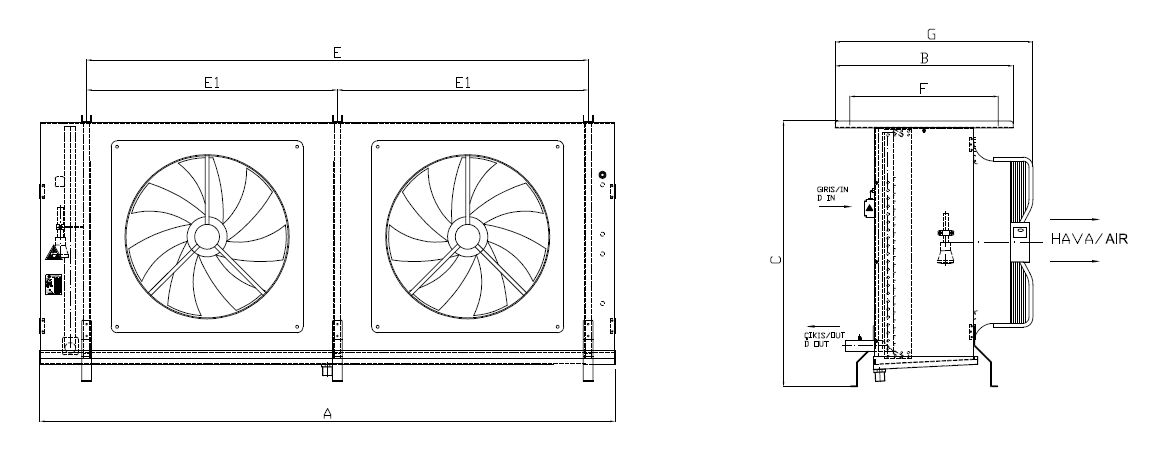

رسم الأبعاد للطراز EA-280GC7-C01 C
رسم الأبعاد
الأبعاد كما في الرسم
A 3015 mm
B 950 mm
C 1430 mm
F 910 mm
G 1015 mm
E1 1318 mm
E 2635 mm
D IN 1 x Ø35
D OUT 1 x Ø54
الأبعاد الكلية [مم]
الطول 3015 مم
العرض 1000 مم
الارتفاع 1430 مم
