وحدة تبريد غرف EA-345AC6-C01 C
إذابة الثلج: لا يوجد
كود المنتج: EA-345AC6-C01 C
- قدرة التبريد i
- 20.21 ك.و
- تدفق الهواء
- 15,749 م³/س
- تباعد الزعانف
- 6.0 مم
- مسافة قذف الهواء
- 18 م
- المراوح
- 3 × ⌀450 مم
الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) −8 °م، هواء الدخول 0 °م، الرطوبة 85 %
البيانات
| تدفق الهواء | 15,749 م³/س |
|---|---|
| مسافة قذف الهواء | 18 م |
| المساحة الخارجية | 57.5 م² |
| الحجم الداخلي | 17.3 dm³ |
| تباعد الزعانف | 6.0 مم |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 111 كجم |
| العدد | 3 |
|---|---|
| القطر | 450 مم |
| السرعة | 1,310 rpm |
| القدرة الكهربائية | 1,470 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 4 |
| ضغط الصوت | 58.0 dB(A) |
|---|---|
| قدرة الصوت | 80.0 dB(A) |
| فئة الطاقة | D |
| الدخول | Ø19 |
|---|---|
| الخروج | Ø42 |
| EA-345AC6-C01 C | لا يوجد |
|---|---|
| EA-345AC6-C01 C ED | كهربائي |
الأداء
يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.
R404A، نقطة الندى -8 °م، هواء الدخول 0 °م (فرق الحرارة 8 K)
- طور واحد
- 20.209 ك.و
مصفوفة القدرة [ك.و]
R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
طور واحد
| فرق الحرارة [K] \ الهواء [°م] | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 2 | 5 | 10 | 12 | 15 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 8.19 | 8.11 | 8.05 | 7.99 | 7.90 | 7.77 | 7.63 | 7.68 | 8.10 | 8.71 | 8.43 | 8.33 | 8.19 | 7.97 |
| 5 | 10.79 | 10.83 | 10.91 | 10.96 | 10.91 | 10.79 | 10.61 | 10.67 | 11.29 | 12.15 | 11.76 | 11.63 | 11.44 | 11.14 |
| 6 | 13.24 | 13.57 | 13.85 | 14.08 | 14.14 | 14.07 | 13.91 | 13.97 | 14.79 | 15.93 | 15.39 | 15.19 | 14.92 | 14.51 |
| 7 | 15.28 | 15.82 | 16.32 | 16.77 | 16.98 | 17.12 | 17.16 | 17.34 | 18.41 | 19.95 | 19.31 | 19.07 | 18.71 | 18.15 |
| 8 | 17.18 | 17.98 | 18.61 | 19.25 | 19.66 | 19.90 | 19.99 | 20.21 | 21.46 | 23.28 | 22.72 | 22.49 | 22.16 | 21.62 |
| 9 | 18.93 | 19.91 | 20.89 | 21.74 | 22.33 | 22.68 | 22.86 | 23.12 | 24.55 | 26.66 | 26.03 | 25.77 | 25.38 | 24.74 |
| 10 | 20.45 | 21.82 | 23.07 | 24.18 | 24.96 | 25.46 | 25.73 | 26.06 | 27.68 | 30.06 | 29.39 | 29.10 | 28.66 | 27.92 |
التقييمات القياسية (EN 328 / Eurovent)
| الشرط القياسي | هواء الدخول [°C] | فرق الحرارة [K] | طور واحد [ك.و] |
|---|---|---|---|
| SC1 | 10 | 10 | 29.393 |
| SC2 | 0 | 8 | 20.209 |
| SC3 | -18 | 7 | 16.892 |
| SC4 | -25 | 6 | 13.852 |
| SC5 | -34 | 6 | 13.328 |

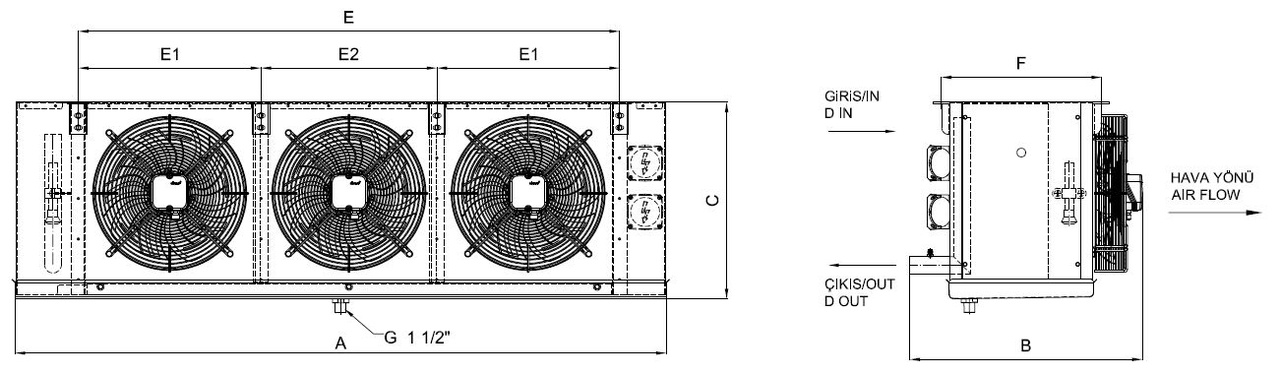

الأبعاد
| A | 2467 mm |
|---|---|
| B | 590 mm |
| C | 645 mm |
| F | 395 mm |
| E1 | 718 mm |
| E2 | 700 mm |
| E | 2135 mm |
| D IN | 1 x Ø19 |
| D OUT | 1 x Ø42 |
| الطول | 2467 مم |
|---|---|
| العرض | 590 مم |
| الارتفاع | 645 مم |
التنزيلات
استفسر عن المنتج
يرد مهندسونا باختيار يناسب ظروفك.
البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
