وحدة تبريد غرف EA-363FC4-C13 C

وحدة تبريد غرف EA-363FC4-C13 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA (عام)

كود المنتج: EA-363FC4-C13 C

لا يوجدكهربائي
قدرة التبريد i
58.95 ك.و
تدفق الهواء
52,304 م³/س
تباعد الزعانف
4.6 مم
مسافة قذف الهواء
47 م
المراوح
3 × ⌀630 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

المبخّر
تدفق الهواء 52,304 م³/س
مسافة قذف الهواء 47 م
المساحة الخارجية 250.6 م²
الحجم الداخلي 52.8 dm³
تباعد الزعانف 4.6 مم
مادة الزعانفألومنيوم
الوزن الصافي 353 كجم
المراوح
العدد 3
القطر 630 مم
السرعة 1,330 rpm
القدرة الكهربائية 8,100 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 70.0 dB(A)
قدرة الصوت 92.9 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø42
الخروج Ø66,7
إذابة الثلج
EA-363FC4-C13 C لا يوجد
EA-363FC4-C13 C ED كهربائي

الأداء

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
58.945 ك.و
سرعة منخفضة (Y)
50.278 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 24.74 24.16 23.79 23.58 23.34 23.09 22.86 22.92 24.23 26.17 25.53 25.30 24.98 24.51
5 32.70 32.26 31.96 31.77 31.42 31.04 30.63 30.64 32.43 34.96 33.98 33.62 33.12 32.38
6 40.67 40.69 40.71 40.73 40.45 40.01 39.47 39.31 41.56 44.76 43.39 42.91 42.22 41.19
7 47.93 48.61 49.32 49.94 49.93 49.60 49.06 48.90 51.67 55.62 53.81 53.15 52.20 50.77
8 54.26 55.53 56.73 57.82 58.43 58.69 58.69 58.95 62.48 67.31 65.12 64.29 63.10 61.23
9 60.26 62.25 64.03 65.61 66.53 66.98 67.09 67.39 71.44 77.35 75.43 74.69 73.59 71.85
10 65.89 68.69 71.17 73.32 74.64 75.36 75.61 76.00 80.58 87.26 85.11 84.25 82.99 80.95

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 21.88 21.35 21.05 20.92 20.75 20.58 20.41 20.63 21.85 23.63 23.11 22.92 22.65 22.26
5 28.70 28.21 27.88 27.73 27.50 27.21 26.90 27.09 28.71 31.02 30.25 29.98 29.61 29.03
6 35.64 35.39 35.26 35.21 34.96 34.58 34.13 34.24 36.25 39.11 38.00 37.61 37.06 36.24
7 42.48 42.68 42.88 42.98 42.85 42.50 41.98 42.00 44.42 47.87 46.37 45.82 45.05 43.89
8 48.59 49.34 50.13 50.91 51.07 50.83 50.31 50.28 53.15 57.29 55.39 54.68 53.65 52.06
9 54.11 55.39 56.61 57.73 58.36 58.61 58.55 58.86 62.31 67.21 64.99 64.12 62.87 60.89
10 59.37 61.27 63.00 64.53 65.43 65.85 65.88 66.21 70.17 75.98 73.99 73.19 72.02 70.12

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 85.10873.993
SC2 0 8 58.94550.278
SC3 -18 7 49.98342.959
SC4 -25 6 40.70935.262
SC5 -34 6 40.74035.634

الأبعاد

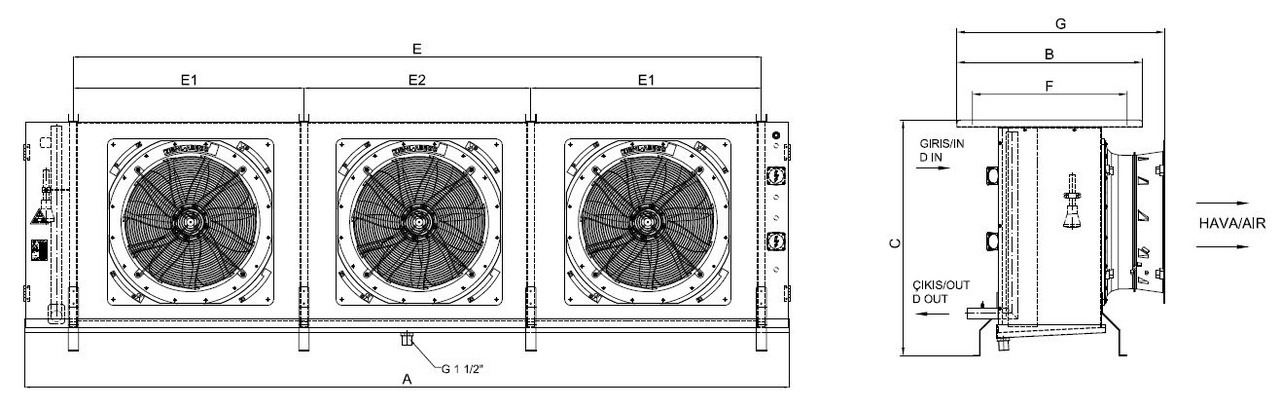

رسم الأبعاد للطراز EA-363FC4-C13 C
رسم الأبعاد
الأبعاد كما في الرسم
A 3415 mm
B 900 mm
C 1190 mm
F 860 mm
G 1010 mm
E1 1018 mm
E2 1000 mm
E 3035 mm
D IN 1 x Ø42
D OUT 1 x Ø66,7
الأبعاد الكلية [مم]
الطول 3415 مم
العرض 1010 مم
الارتفاع 1190 مم
