وحدة تبريد غرف EA-480GC4-C01 C

وحدة تبريد غرف EA-480GC4-C01 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA (عام)

كود المنتج: EA-480GC4-C01 C

لا يوجدكهربائي
قدرة التبريد i
100.34 ك.و
تدفق الهواء
82,077 م³/س
تباعد الزعانف
4.6 مم
مسافة قذف الهواء
46 م
المراوح
4 × ⌀800 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

المبخّر
تدفق الهواء 82,077 م³/س
مسافة قذف الهواء 46 م
المساحة الخارجية 521.3 م²
الحجم الداخلي 108.3 dm³
تباعد الزعانف 4.6 مم
مادة الزعانفألومنيوم
الوزن الصافي 716 كجم
المراوح
العدد 4
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 7,200 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 62.0 dB(A)
قدرة الصوت 86.0 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø54
الخروج Ø66,7
إذابة الثلج
EA-480GC4-C01 C لا يوجد
EA-480GC4-C01 C ED كهربائي

الأداء

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
100.338 ك.و
سرعة منخفضة (Y)
85.130 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 41.51 42.44 43.18 43.76 43.90 43.73 43.34 43.86 46.46 50.15 48.83 48.29 47.59 46.53
5 51.96 53.84 55.74 57.27 58.04 58.25 58.03 58.61 62.19 67.25 65.48 64.85 63.90 62.51
6 60.44 63.77 66.76 69.34 71.04 72.04 72.51 73.52 78.16 84.87 83.12 82.44 81.20 79.23
7 68.14 72.82 77.05 80.71 83.22 84.79 85.63 86.85 92.34 100.30 98.21 97.38 96.13 94.10
8 ≈ 75.10 81.24 86.85 91.75 95.22 97.51 98.82 100.34 106.71 116.01 113.63 112.65 111.17 108.68
9 ≈ 81.36 89.00 96.09 102.35 106.96 110.10 112.01 113.90 121.20 131.90 129.30 128.19 126.46 123.49
10 ≈ 86.99 96.09 104.75 112.50 118.34 122.46 125.11 127.48 135.73 147.84 145.13 143.87 141.92 138.54

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 36.12 36.49 36.84 37.10 37.15 37.00 36.71 37.36 39.70 42.98 41.97 41.59 41.05 40.23
5 45.43 46.68 47.75 48.61 48.81 48.75 48.43 49.05 52.05 56.34 54.90 54.40 53.69 52.62
6 54.14 56.16 58.20 59.90 60.82 61.12 60.92 61.56 65.30 70.65 68.67 67.93 66.86 65.18
7 61.18 64.43 67.37 69.91 71.57 72.52 72.89 73.85 78.47 85.20 83.24 82.41 81.02 78.79
8 67.82 72.22 76.20 79.64 81.97 83.37 84.03 85.13 90.44 98.23 95.94 95.01 93.61 91.28
9 ≈ 73.86 79.50 84.64 89.11 92.22 94.19 95.21 96.51 102.55 111.41 108.86 107.77 106.13 103.36
10 ≈ 79.34 86.26 92.64 98.23 102.20 104.84 106.32 107.94 114.73 124.67 121.94 120.71 118.84 115.65

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 145.125121.935
SC2 0 8 100.33885.130
SC3 -18 7 81.83970.673
SC4 -25 6 66.75858.196
SC5 -34 6 61.22154.398

الأبعاد

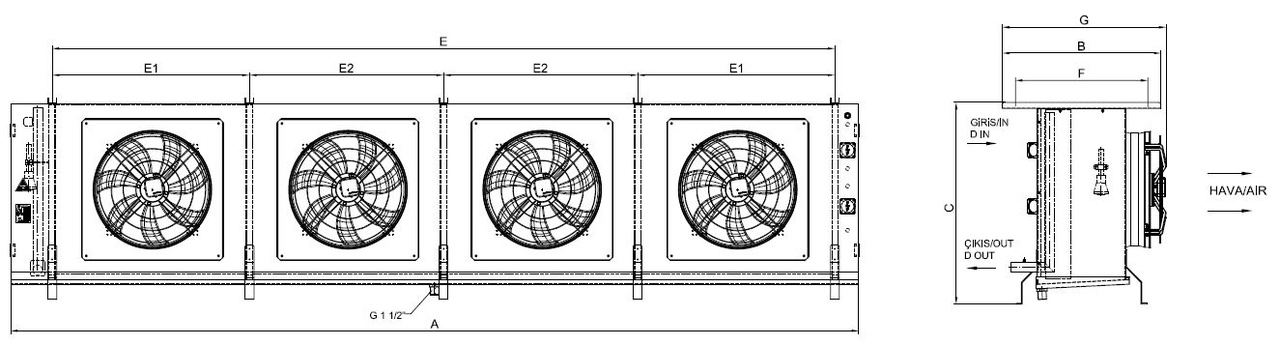

رسم الأبعاد للطراز EA-480GC4-C01 C
رسم الأبعاد
الأبعاد كما في الرسم
A 5615 mm
B 950 mm
C 1430 mm
F 910 mm
G 1015 mm
E1 1318 mm
E2 1300 mm
E 5235 mm
D IN 1 x Ø54
D OUT 1 x Ø66,7
الأبعاد الكلية [مم]
الطول 5615 مم
العرض 950 مم
الارتفاع 1430 مم
