وحدة تبريد غرف EA-563FE10-C13 C

وحدة تبريد غرف EA-563FE10-C13 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA (عام)

كود المنتج: EA-563FE10-C13 C

لا يوجدكهربائي
قدرة التبريد i
89.39 ك.و
تدفق الهواء
86,972 م³/س
تباعد الزعانف
10.0 مم
مسافة قذف الهواء
51 م
المراوح
5 × ⌀630 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

المبخّر
تدفق الهواء 86,972 م³/س
مسافة قذف الهواء 51 م
المساحة الخارجية 305.2 م²
الحجم الداخلي 127.0 dm³
تباعد الزعانف 10.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 631 كجم
المراوح
العدد 5
القطر 630 مم
السرعة 1,330 rpm
القدرة الكهربائية 13,500 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 71.0 dB(A)
قدرة الصوت 94.8 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø54
الخروج Ø80
إذابة الثلج
EA-563FE10-C13 C لا يوجد
EA-563FE10-C13 C ED كهربائي

الأداء

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
89.388 ك.و
سرعة منخفضة (Y)
75.860 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 36.96 36.54 36.21 35.95 35.48 34.91 34.29 34.17 36.00 38.66 37.36 36.87 36.19 35.17
5 48.11 48.34 48.51 48.63 48.27 47.73 47.00 46.84 49.47 53.17 51.36 50.70 49.77 48.27
6 58.59 59.84 60.87 61.66 61.81 61.35 60.72 60.55 63.99 68.85 66.52 65.65 64.39 62.46
7 68.35 70.44 72.55 74.29 75.15 75.33 74.99 75.00 79.32 85.50 82.74 81.67 80.07 77.57
8 76.27 79.69 82.79 85.51 87.26 88.29 88.74 89.39 94.84 102.68 99.63 98.42 96.61 93.67
9 83.81 88.48 92.67 96.32 98.79 100.31 101.11 101.98 108.25 117.42 114.72 113.61 111.95 109.20
10 90.75 96.73 102.14 106.86 110.15 112.27 113.49 114.64 121.75 132.15 129.26 128.04 126.20 123.09

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 32.43 31.89 31.54 31.30 30.92 30.47 29.97 30.13 31.81 34.23 33.18 32.80 32.25 31.43
5 42.20 42.04 41.88 41.88 41.57 41.07 40.44 40.55 42.89 46.18 44.71 44.19 43.44 42.33
6 51.58 52.11 52.58 52.98 52.91 52.45 51.78 51.84 54.82 59.03 57.05 56.33 55.30 53.73
7 60.50 61.90 63.14 63.92 64.30 64.15 63.60 63.66 67.32 72.53 70.10 69.17 67.82 65.68
8 68.83 70.91 73.05 74.86 75.79 76.03 75.70 75.86 80.26 86.63 83.82 82.71 81.07 78.40
9 75.70 78.97 81.95 84.58 86.25 87.20 87.53 88.19 93.45 101.02 97.92 96.65 94.77 91.66
10 82.31 86.65 90.57 94.00 96.27 97.62 98.22 99.04 105.08 113.91 111.13 109.94 108.16 105.16

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 129.259111.129
SC2 0 8 89.38875.860
SC3 -18 7 74.71864.143
SC4 -25 6 60.86652.580
SC5 -34 6 58.95351.770

الأبعاد

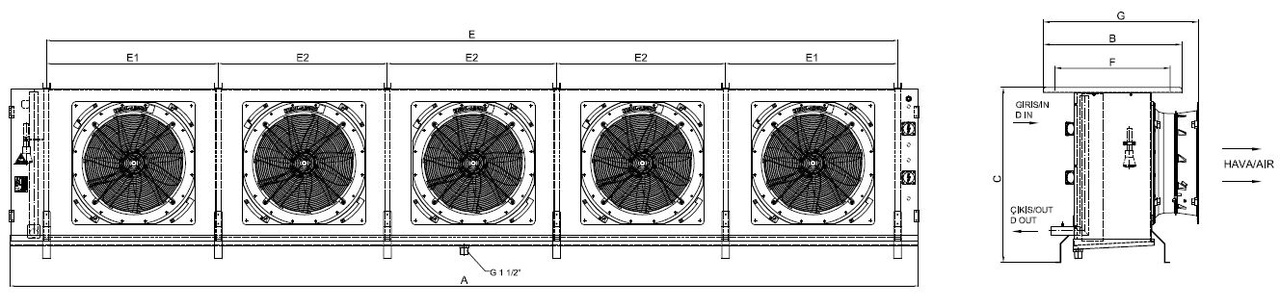

رسم الأبعاد للطراز EA-563FE10-C13 C
رسم الأبعاد
الأبعاد كما في الرسم
A 5415 mm
B 1000 mm
C 1190 mm
F 960 mm
G 1110 mm
E1 1018 mm
E2 1000 mm
E 5035 mm
D IN 1 x Ø54
D OUT 1 x Ø80
الأبعاد الكلية [مم]
الطول 5415 مم
العرض 1110 مم
الارتفاع 1190 مم
