ED-A-A-325BC6-B24 C
2.49 ك.و
وحدة تبريد غرف ED-A-A-325AC6-B24 C
إذابة الثلج: لا يوجد
كود المنتج: ED-A-A-325AC6-B24 C
- قدرة التبريد i
- 2.29 ك.و
- تدفق الهواء
- 1,525 م³/س
- تباعد الزعانف
- 6.0 مم
- مسافة قذف الهواء
- 4 م
- المراوح
- 3 × ⌀250 مم
الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) −8 °م، هواء الدخول 0 °م، الرطوبة 85 %
ترميز الطرازات
كيف تقرأ رمز هذا الطراز.
-
A
رمز الطراز (السلسلة): ED-A — ED-A - مبخّر سقفي تجاري ثنائي التدفق بهيكل من الألومنيوم
-
B
نوع التصميم: A — نوع التصميم A
-
C
عدد المراوح: 3 — عدد المراوح (رقم واحد).
-
D
قطر المروحة: 25 — قطر المروحة Ø250 مم
-
G
تباعد الزعانف: 6 — تباعد الزعانف نحو 6 مم
-
H
رمز الجيل: B — الجيل B
-
I
بيانات المروحة: 24 — Ø250: 230V/1Ph/50Hz، 4 أقطاب
البيانات
| تدفق الهواء | 1,525 م³/س |
|---|---|
| مسافة قذف الهواء | 4 م |
| المساحة الخارجية | 7.5 م² |
| الحجم الداخلي | 2.4 dm³ |
| تباعد الزعانف | 6.0 مم |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 15 كجم |
| العدد | 3 |
|---|---|
| القطر | 250 مم |
| السرعة | 1,300 rpm |
| القدرة الكهربائية | 195 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 4 |
| ضغط الصوت | 38.0 dB(A) |
|---|---|
| قدرة الصوت | 59.7 dB(A) |
| فئة الطاقة | E |
| الدخول | Ø9,52 |
|---|---|
| الخروج | Ø19 |
| ED-A-A-325AC6-B24 C | لا يوجد |
|---|---|
| ED-A-A-325AC6-B24 C ED | كهربائي |
الأداء
يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.
R404A، نقطة الندى -8 °م، هواء الدخول 0 °م (فرق الحرارة 8 K)
- طور واحد
- 2.181 ك.و
مصفوفة القدرة [ك.و]
R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
طور واحد
| فرق الحرارة [K] \ الهواء [°م] | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 2 | 5 | 10 | 12 | 15 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0.88 | 0.86 | 0.85 | 0.84 | 0.83 | 0.82 | 0.81 | 0.83 | 0.89 | 0.96 | 0.94 | 0.93 | 0.92 | 0.90 |
| 5 | 1.18 | 1.17 | 1.16 | 1.16 | 1.15 | 1.13 | 1.11 | 1.13 | 1.20 | 1.30 | 1.26 | 1.25 | 1.23 | 1.21 |
| 6 | 1.49 | 1.49 | 1.49 | 1.49 | 1.49 | 1.47 | 1.45 | 1.46 | 1.55 | 1.67 | 1.61 | 1.59 | 1.56 | 1.52 |
| 7 | 1.80 | 1.81 | 1.82 | 1.84 | 1.84 | 1.83 | 1.81 | 1.81 | 1.92 | 2.07 | 1.99 | 1.96 | 1.92 | 1.85 |
| 8 | 2.10 | 2.12 | 2.16 | 2.19 | 2.20 | 2.20 | 2.17 | 2.18 | 2.31 | 2.49 | 2.40 | 2.36 | 2.31 | 2.22 |
| 9 | 2.38 | 2.43 | 2.49 | 2.54 | 2.56 | 2.56 | 2.55 | 2.56 | 2.71 | 2.92 | 2.82 | 2.78 | 2.72 | 2.61 |
| 10 | 2.64 | 2.71 | 2.79 | 2.86 | 2.90 | 2.93 | 2.92 | 2.94 | 3.11 | 3.36 | 3.25 | 3.21 | 3.13 | 3.01 |
التقييمات القياسية (EN 328 / Eurovent)
| الشرط القياسي | هواء الدخول [°C] | فرق الحرارة [K] | طور واحد [ك.و] |
|---|---|---|---|
| SC1 | 10 | 10 | 3.253 |
| SC2 | 0 | 8 | 2.181 |
| SC3 | -18 | 7 | 1.841 |
| SC4 | -25 | 6 | 1.488 |
| SC5 | -34 | 6 | 1.494 |

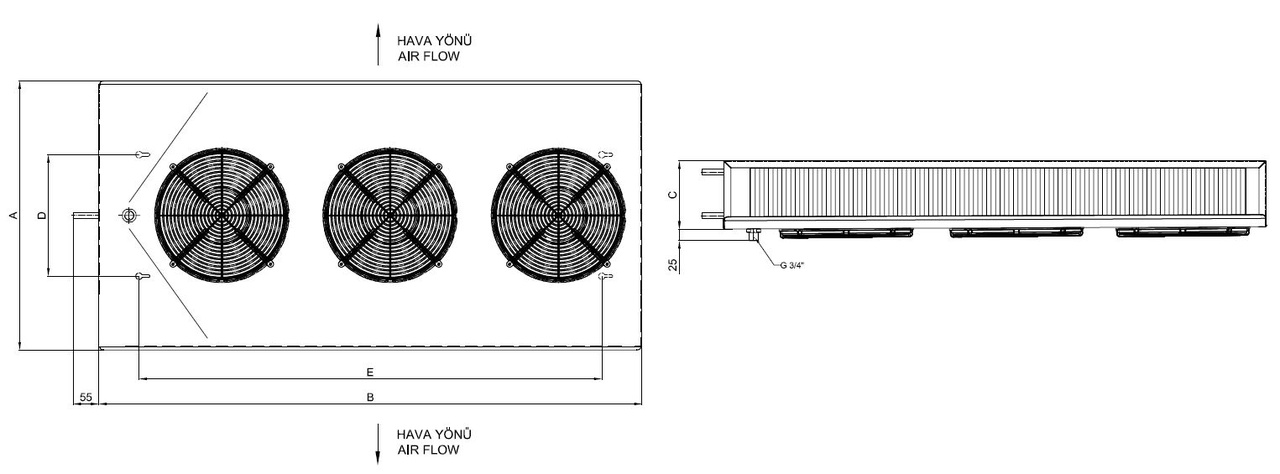

الأبعاد
| A | 570 mm |
|---|---|
| B | 1200 mm |
| C | 150 mm |
| E | 970 mm |
| D | 300 mm |
| D IN | 1 x Ø9,52 |
| D OUT | 1 x Ø19 |
| الطول | 570 مم |
|---|---|
| العرض | 1200 مم |
| الارتفاع | 150 مم |
التنزيلات
استفسر عن المنتج
يرد مهندسونا باختيار يناسب ظروفك.
البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
