ED-430AE7-C21 C
11.44 ك.و
وحدة تبريد غرف ED-430AC4-C21 C
إذابة الثلج: لا يوجد
كود المنتج: ED-430AC4-C21 C
- قدرة التبريد i
- 11.58 ك.و
- تدفق الهواء
- 5,278 م³/س
- تباعد الزعانف
- 4.2 مم
- مسافة قذف الهواء
- 8 م
- المراوح
- 4 × ⌀300 مم
الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) −8 °م، هواء الدخول 0 °م، الرطوبة 85 %
البيانات
| تدفق الهواء | 5,278 م³/س |
|---|---|
| مسافة قذف الهواء | 8 م |
| المساحة الخارجية | 50.4 م² |
| الحجم الداخلي | 9.9 dm³ |
| تباعد الزعانف | 4.2 مم |
| مادة الزعانف | ألومنيوم |
| الوزن الصافي | 94 كجم |
| العدد | 4 |
|---|---|
| القطر | 300 مم |
| السرعة | 1,380 rpm |
| القدرة الكهربائية | 248 W |
| التغذية | 230V/1Ph/50Hz |
| نوع المحرك | AC |
| الأقطاب | 4 |
| ضغط الصوت | 48.0 dB(A) |
|---|---|
| قدرة الصوت | 70.1 dB(A) |
| فئة الطاقة | B |
| الدخول | Ø15,9 |
|---|---|
| الخروج | Ø28 |
| ED-430AC4-C21 C | لا يوجد |
|---|---|
| ED-430AC4-C21 C ED | كهربائي |
الأداء
يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.
R404A، نقطة الندى -8 °م، هواء الدخول 0 °م (فرق الحرارة 8 K)
- طور واحد
- 11.582 ك.و
مصفوفة القدرة [ك.و]
R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.
≈ 1.23 تقدير — بيانات المُصنِّع غير منتظمة هنا
طور واحد
| فرق الحرارة [K] \ الهواء [°م] | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 2 | 5 | 10 | 12 | 15 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5.00 | 4.99 | 4.99 | 5.00 | 4.98 | 4.94 | 4.89 | 4.95 | 5.26 | 5.69 | 5.56 | 5.51 | 5.45 | 5.36 |
| 5 | 6.41 | 6.45 | 6.52 | 6.58 | 6.59 | 6.56 | 6.49 | 6.54 | 6.93 | 7.49 | 7.27 | 7.19 | 7.09 | 6.93 |
| 6 | 7.74 | 7.92 | 8.08 | 8.22 | 8.28 | 8.26 | 8.20 | 8.24 | 8.73 | 9.43 | 9.13 | 9.02 | 8.85 | 8.59 |
| 7 | 8.91 | 9.20 | 9.48 | 9.73 | 9.88 | 9.93 | 9.94 | 10.01 | 10.59 | 11.46 | 11.10 | 10.95 | 10.74 | 10.41 |
| 8 | 9.98 | 10.41 | 10.75 | 11.10 | 11.33 | 11.44 | 11.48 | 11.58 | 12.29 | 13.32 | 12.98 | 12.83 | 12.62 | 12.27 |
| 9 | 10.97 | 11.50 | 12.02 | 12.48 | 12.78 | 12.96 | 13.03 | 13.16 | 13.95 | 15.12 | 14.75 | 14.58 | 14.33 | 13.91 |
| 10 | 11.84 | 12.57 | 13.25 | 13.83 | 14.23 | 14.47 | 14.58 | 14.74 | 15.64 | 16.95 | 16.54 | 16.35 | 16.07 | 15.59 |
التقييمات القياسية (EN 328 / Eurovent)
| الشرط القياسي | هواء الدخول [°C] | فرق الحرارة [K] | طور واحد [ك.و] |
|---|---|---|---|
| SC1 | 10 | 10 | 16.538 |
| SC2 | 0 | 8 | 11.582 |
| SC3 | -18 | 7 | 9.798 |
| SC4 | -25 | 6 | 8.082 |
| SC5 | -34 | 6 | 7.787 |

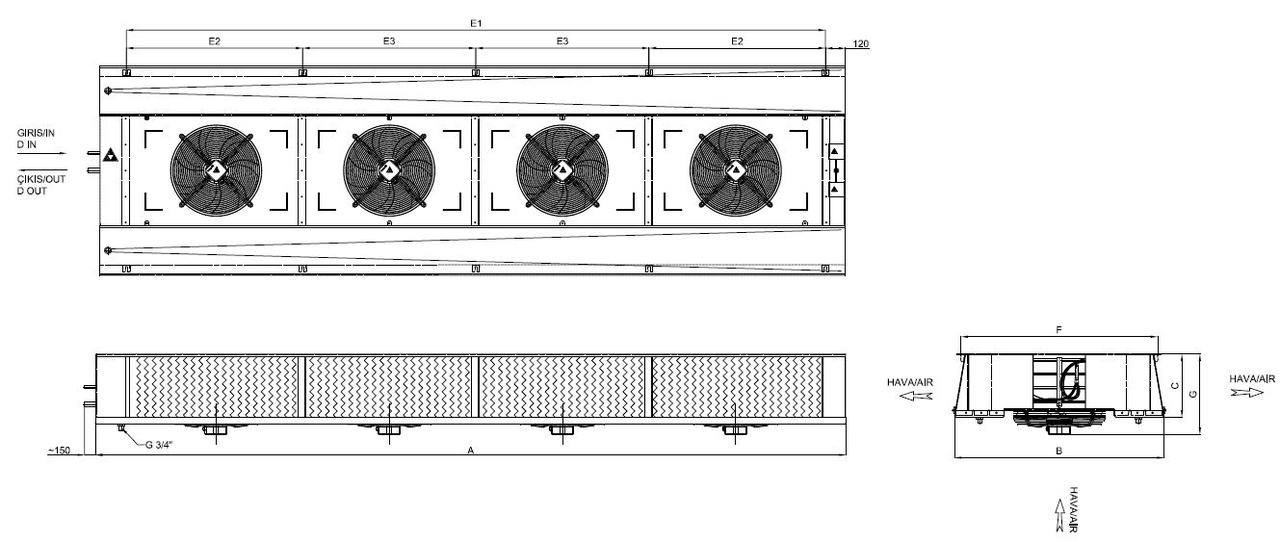

الأبعاد
| A | 2348 mm |
|---|---|
| B | 1030 mm |
| C | 245 mm |
| F | 985 mm |
| G | 305 mm |
| E1 | 2035 mm |
| E2 | 518 mm |
| E3 | 500 mm |
| D IN | 1 x Ø15,9 |
| D OUT | 1 x Ø28 |
| الطول | 2348 مم |
|---|---|
| العرض | 1030 مم |
| الارتفاع | 305 مم |
التنزيلات
استفسر عن المنتج
يرد مهندسونا باختيار يناسب ظروفك.
البيانات للاسترشاد وقد تتغير دون إشعار. القدرات مستوفاة من شبكة تقييم الصانع؛ النقاط التي لم يقيّمها الصانع تظهر "غير مُقيَّم" ولا تُقدَّر أبداً.
