وحدة تبريد غرف EA-380GD7-C01 C

وحدة تبريد غرف EA-380GD7-C01 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA (عام)

كود المنتج: EA-380GD7-C01 C

لا يوجدكهربائي
قدرة التبريد i
75.62 ك.و
تدفق الهواء
61,668 م³/س
تباعد الزعانف
7.0 مم
مسافة قذف الهواء
44 م
المراوح
3 × ⌀800 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

المبخّر
تدفق الهواء 61,668 م³/س
مسافة قذف الهواء 44 م
المساحة الخارجية 329.6 م²
الحجم الداخلي 102.1 dm³
تباعد الزعانف 7.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 572 كجم
المراوح
العدد 3
القطر 800 مم
السرعة 900 rpm
القدرة الكهربائية 5,400 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 6
الصوت
ضغط الصوت 61.0 dB(A)
قدرة الصوت 85.0 dB(A)
فئة الطاقة D
التوصيلات
الدخول Ø54
الخروج Ø80
إذابة الثلج
EA-380GD7-C01 C لا يوجد
EA-380GD7-C01 C ED كهربائي

الأداء

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
75.624 ك.و
سرعة منخفضة (Y)
62.218 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 32.64 31.97 31.56 31.33 31.01 30.66 30.29 30.54 32.28 34.84 33.93 33.59 33.12 32.42
5 42.62 42.17 41.85 41.74 41.42 40.96 40.42 40.59 42.99 46.37 45.07 44.62 43.97 43.00
6 52.45 52.53 52.70 52.88 52.67 52.18 51.53 51.62 54.62 58.88 57.06 56.41 55.48 54.10
7 61.93 62.80 63.58 64.09 64.23 63.93 63.31 63.36 67.02 72.22 69.91 69.04 67.80 65.87
8 70.53 72.24 73.91 75.41 76.02 76.02 75.54 75.62 80.00 86.31 83.54 82.48 80.92 78.41
9 78.18 80.77 83.18 85.35 86.69 87.38 87.56 88.15 93.37 100.87 97.75 96.50 94.65 91.62
10 85.36 88.95 92.21 95.10 96.94 97.98 98.37 99.06 105.07 113.87 111.07 109.89 108.12 105.20

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 27.91 27.28 26.94 26.79 26.58 26.33 26.06 26.47 28.09 30.37 29.67 29.41 29.04 28.49
5 36.12 35.60 35.33 35.22 34.97 34.62 34.20 34.53 36.63 39.60 38.57 38.22 37.72 36.99
6 44.57 44.27 44.19 44.17 43.96 43.57 43.03 43.26 45.82 49.46 48.00 47.48 46.75 45.65
7 52.76 52.91 53.19 53.50 53.42 53.01 52.41 52.54 55.59 59.98 58.06 57.35 56.32 54.73
8 60.67 61.44 62.20 62.92 63.08 62.73 62.14 62.22 65.78 70.98 68.63 67.73 66.41 64.30
9 68.21 69.49 70.89 72.13 72.67 72.64 72.14 72.21 76.37 82.42 79.71 78.61 77.00 74.42
10 74.68 76.87 78.96 80.87 81.98 82.54 82.23 82.42 87.18 94.10 91.11 89.85 87.99 84.95

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 111.06791.109
SC2 0 8 75.62462.218
SC3 -18 7 64.20453.504
SC4 -25 6 52.69544.186
SC5 -34 6 52.54444.559

الأبعاد

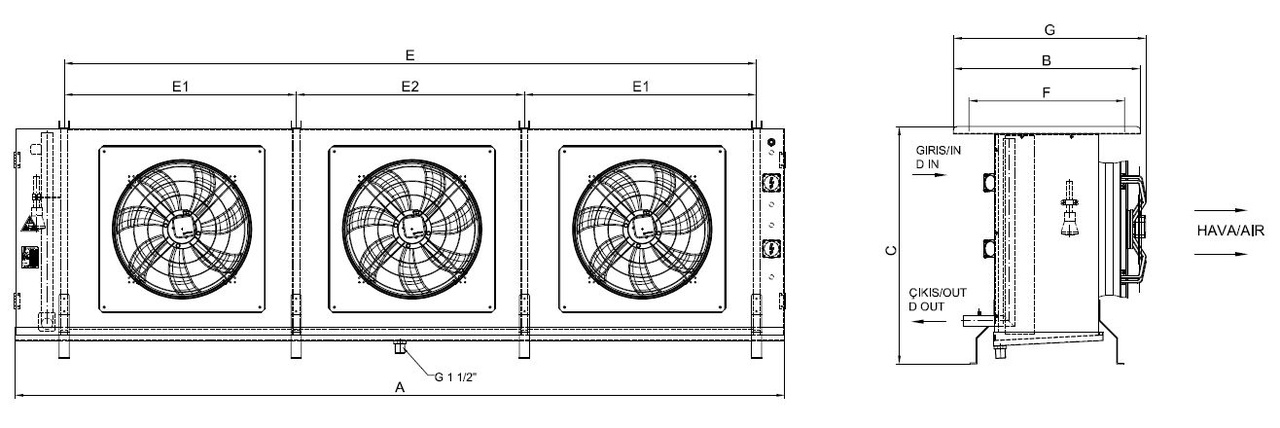

رسم الأبعاد للطراز EA-380GD7-C01 C
رسم الأبعاد
الأبعاد كما في الرسم
A 4315 mm
B 1000 mm
C 1430 mm
F 960 mm
G 1065 mm
E1 1318 mm
E2 1300 mm
E 3935 mm
D IN 1 x Ø54
D OUT 1 x Ø80
الأبعاد الكلية [مم]
الطول 4315 مم
العرض 1100 مم
الارتفاع 1430 مم
