وحدة تبريد غرف EA-463FE10-C13 C

وحدة تبريد غرف EA-463FE10-C13 C
صورة توضيحية

المُصنِّع: كارير · السلسلة: EA (عام)

كود المنتج: EA-463FE10-C13 C

لا يوجدكهربائي
قدرة التبريد i
75.53 ك.و
تدفق الهواء
69,589 م³/س
تباعد الزعانف
10.0 مم
مسافة قذف الهواء
49 م
المراوح
4 × ⌀630 مم

الظروف الاسمية: وسيط التبريد R404A، التبخر (نقطة الندى) ⁦−8⁩ °م، هواء الدخول ⁦0⁩ °م، الرطوبة 85 %

استفسر عن المنتج أضف إلى المقارنة نشرة المنتج (PDF)

البيانات

المبخّر
تدفق الهواء 69,589 م³/س
مسافة قذف الهواء 49 م
المساحة الخارجية 244.2 م²
الحجم الداخلي 103.2 dm³
تباعد الزعانف 10.0 مم
مادة الزعانفألومنيوم
الوزن الصافي 515 كجم
المراوح
العدد 4
القطر 630 مم
السرعة 1,330 rpm
القدرة الكهربائية 10,800 W
التغذية 400V/3Ph/50Hz
نوع المحرك AC
الأقطاب 4
الصوت
ضغط الصوت 70.0 dB(A)
قدرة الصوت 93.8 dB(A)
فئة الطاقة E
التوصيلات
الدخول Ø54
الخروج Ø80
إذابة الثلج
EA-463FE10-C13 C لا يوجد
EA-463FE10-C13 C ED كهربائي

الأداء

يجب أن يكون فرق الحرارة (الهواء − التبخر) بين 4–10 K؛ هواء الدخول −40…+20 °C.

R404A، نقطة الندى ⁦-8⁩ °م، هواء الدخول ⁦0⁩ °م (فرق الحرارة ⁦8 K⁩)

سرعة عالية (Δ)
75.533 ك.و
سرعة منخفضة (Y)
63.734 ك.و

مصفوفة القدرة [ك.و]

R404A, نقطة الندى؛ الصفوف: فرق الحرارة = هواء الدخول − درجة التبخر، الأعمدة: درجة حرارة هواء الدخول. الخلية المظلّلة هي النقطة الاسمية (SC2). "—": غير مُقيَّم من الصانع.

سرعة عالية (Δ)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 32.13 31.30 30.70 30.28 29.77 29.24 28.71 28.59 30.14 32.39 31.34 30.96 30.42 29.62
5 42.41 41.84 41.37 41.08 40.57 39.93 39.21 39.02 41.19 44.26 42.75 42.21 41.43 40.21
6 52.44 52.46 52.53 52.58 52.24 51.60 50.81 50.53 53.34 57.31 55.28 54.54 53.48 51.88
7 62.06 62.91 63.65 64.09 64.14 63.76 63.06 62.79 66.30 71.29 68.79 67.84 66.48 64.35
8 70.70 72.44 74.11 75.62 76.21 76.19 75.71 75.53 79.82 85.99 83.10 81.98 80.33 77.69
9 78.39 81.03 83.47 85.66 87.02 87.75 87.98 88.42 93.66 101.09 97.92 96.65 94.77 91.72
10 85.59 89.25 92.57 95.51 97.40 98.51 98.99 99.58 105.60 114.41 111.62 110.48 108.77 105.93

سرعة منخفضة (Y)

فرق الحرارة [K] \ الهواء [°م] -35-30-25-20-15-10-502510121520
4 28.02 27.25 26.74 26.41 26.03 25.63 25.22 25.36 26.77 28.83 27.99 27.69 27.25 26.61
5 36.72 36.09 35.68 35.41 34.98 34.46 33.87 33.94 35.89 38.64 37.44 37.01 36.41 35.52
6 45.60 45.26 45.09 44.96 44.61 44.05 43.36 43.33 45.80 49.28 47.61 47.01 46.17 44.90
7 54.13 54.32 54.59 54.85 54.68 54.19 53.44 53.33 56.34 60.64 58.50 57.71 56.56 54.79
8 62.30 63.20 64.03 64.61 64.79 64.50 63.85 63.73 67.34 72.51 69.97 68.98 67.54 65.25
9 69.98 71.43 73.05 74.39 74.99 74.99 74.49 74.43 78.67 84.82 81.95 80.79 79.08 76.33
10 76.48 78.90 81.17 83.23 84.49 85.10 85.22 85.29 90.21 97.34 94.22 92.91 90.98 87.81

التقييمات القياسية (EN 328 / Eurovent)

الشرط القياسي هواء الدخول [°C] فرق الحرارة [K] سرعة عالية (Δ) [ك.و]سرعة منخفضة (Y) [ك.و]
SC1 10 10 111.62494.217
SC2 0 8 75.53363.734
SC3 -18 7 64.17254.827
SC4 -25 6 52.52845.091
SC5 -34 6 52.52645.583

الأبعاد

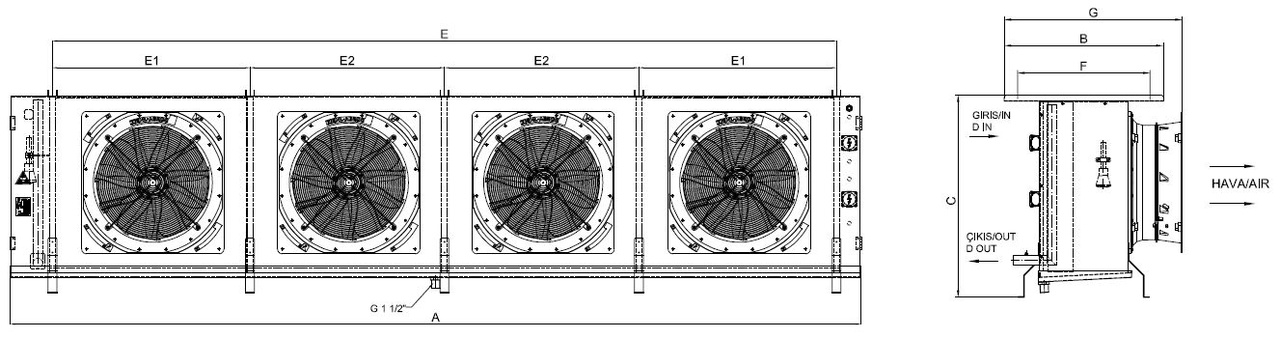

رسم الأبعاد للطراز EA-463FE10-C13 C
رسم الأبعاد
الأبعاد كما في الرسم
A 4415 mm
B 1000 mm
C 1190 mm
F 960 mm
G 1110 mm
E1 1018 mm
E2 1000 mm
E 4035 mm
D IN 1 x Ø54
D OUT 1 x Ø80
الأبعاد الكلية [مم]
الطول 4415 مم
العرض 1110 مم
الارتفاع 1190 مم
